La máquina extrusora de chapa de ampolla de PVC incluye extrusor, moho, calendario, tractor, cortador, plataforma de transporte
Extrusor:Por lo general, se utiliza un extrusor cónico gemelo, que es adecuado para el procesamiento de materiales de PVC.

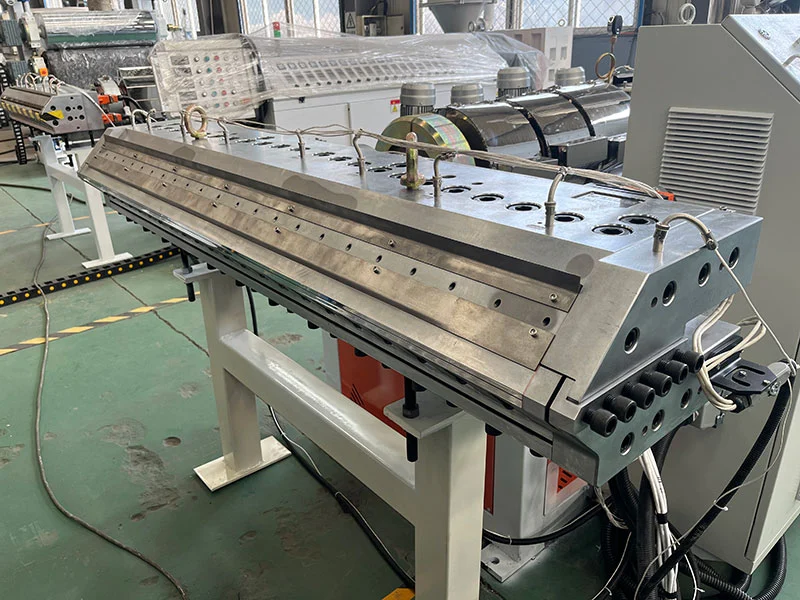

Moho:Generalmente una cabeza de percha de tipo percha
Calendario:Su función es calendar la lámina extruida para mejorar el acabado superficial y la planitud de la lámina, y controlar aún más el grosor de la lámina.
Tractor:Por lo general, se compone de dos o más rodillos, se utiliza para arrastrar la hoja de calendario hacia adelante a una velocidad estable para garantizar la continuidad de la producción de la lámina, y cooperar con el extrusor y el calendario para controlar el grosor y la precisión dimensional de la hoja.
Cortador:La hoja se puede cortar en placas de diferentes longitudes según la demanda
PVC Blist Sheet Extruser Machine-Lista de equipos y cotización
| número de orden | nombre | cantidad | observaciones |
| 1 | Alimentador de tornillo de acero inoxidable | 1 set | Los componentes principales de toda la línea están hechos por marcas nacionales y extranjeras conocidas: 1. El sistema eléctrico adopta el contactor de Siemens, el controlador de temperatura inteligente de Omron y el convertidor de frecuencia Invtensor. 2. El reductor de dientes duros adopta un reductor de engranaje de alto par para la máquina de plástico. 3. El barril de tornillo está hecho de tornillo de Zhoushan, provincia de Zhejiang 4. El rodillo del espejo está hecho en Qingdao o Xuzhou. 5. El molde está hecho de Huangyan. |
| 2 | Tornillo SZ80-TWIN | 1 unidad | |
| 3 | Molde de panel óptico MJ-1700 | 1 set | |
| 4 | BF-1800X ∗ 400 three roll calender | 1 unidad | |
| 5 | Soporte de enfriamiento BF-1800-6000 | 1 set | |
| 6 | BF-1800X ∿ 220 Máquina de tracción de rodillo de goma | 1 unidad | |
| 7 | Máquina de cortar BF-1800 | 1 unidad | |
| 8 | Máquina de temperatura constante de rolleros de aceite tres en uno | 1 set | |
| 9 | Gabinete de control eléctrico de la línea de extrusión del distrito DK-18 | 1 set | |
| 10 | Dispositivo de cobertura de película de doble cara | 1 set | |
| 11 | manipulador | 1 set | |
| 11 | Datos técnicos de dispositivos aleatorios | 1 copia |
1. Alimentador de tornillo de acero inoxidable:uno
Método de carga:Alimentación helicoidal
Material de tubería y caja:acero inoxidable
potencia del motor:2.2kw
Autómata:Medidor de nivel de amortiguación

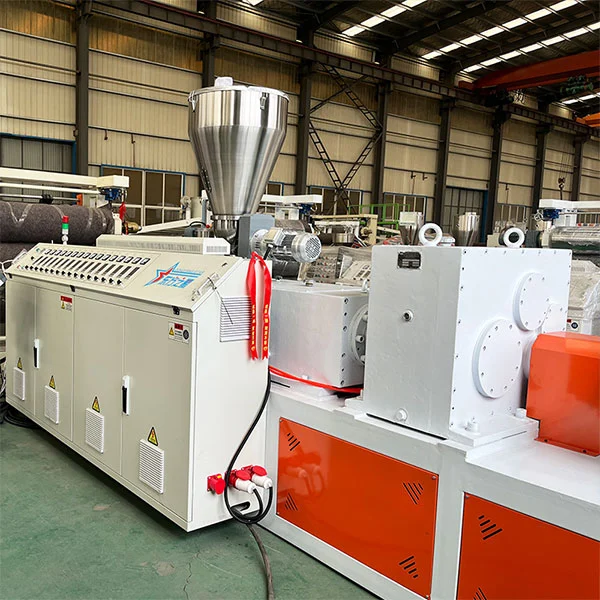

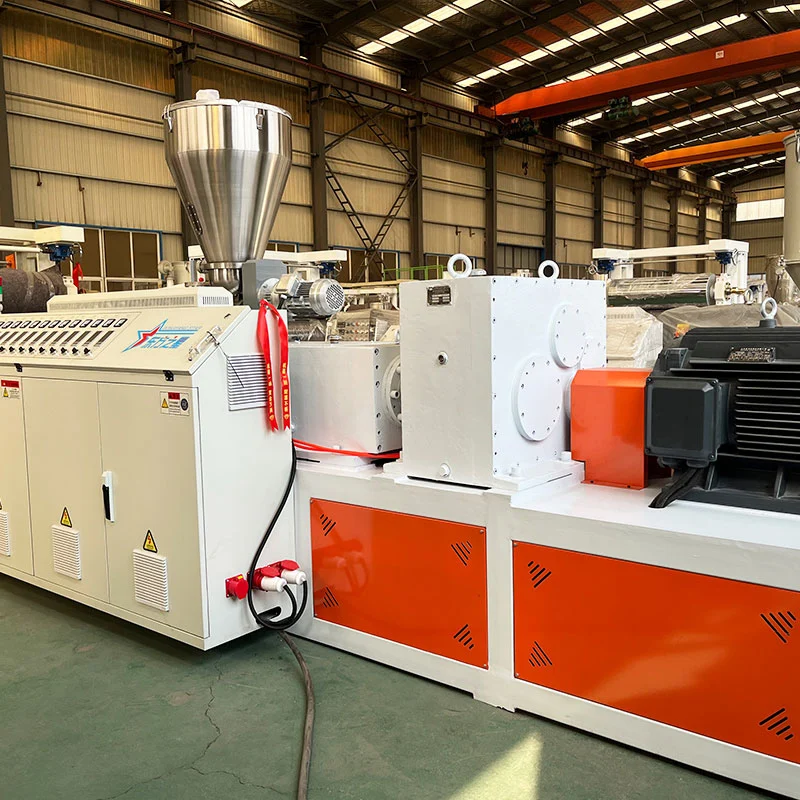

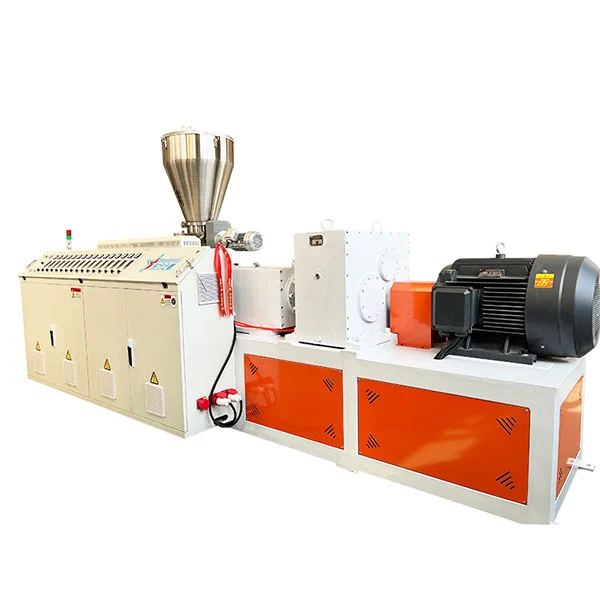

2. Z80/156 extrusor
| Diámetro del tornillo: | 80 mm (Zhoushan, Zhejiang) |
| Relación de longitud a diámetro del tornillo: | 24 ∶1 |
| Estructura del tornillo: | Nuevo tornillo de plastificación alto, adecuado para polvo de PVC y materiales granulares. |
| Material de tornillo de barril: | 38 CRMOAIA TRATAMIENTO DE NITRIDACIÓN |
| Profundidad de la capa de nitruro: | 0.4-0.7 mm |
| Dureza del tornillo: | HV ＞ 740 |
| Die Dergness: | HV ＞ 940 |
| Velocidad del tornillo: | 15-40 rpm |
| potencia del motor: | 75 kW (motor Shandong Tailida) Calefacción Sección 4 Zonas (Aluminio + Escudo de viento de acero inoxidable) Enfriamiento cilíndrico 3 zonas × 250W |
| Salida de extrusión: | 300-400 kg/h caja de reducción producida en Jiangyin, provincia de Jiangsu Material de engranaje 20crmnti carburando y enfriamiento Método de enfriamiento Los dientes se enfrían con agua a través del condensador El modo de transmisión del reductor y las juntas de motor está directamente conectado |
| Sistema de control eléctrico: |
Contactor Siemens Contactor Medidor de temperatura controlado Omron Medidor de control de temperatura inteligente transformador de frecuencia INVT Converter de frecuencia |

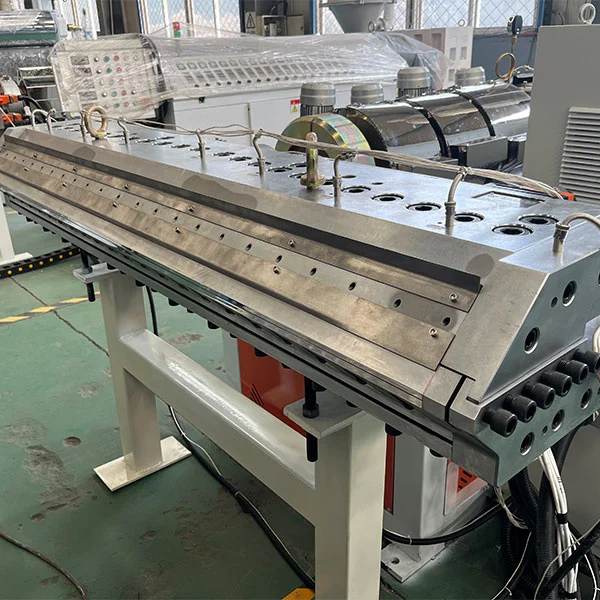

PLACA DE ROPA CURDA MÁS MÁS MOLDA DE MÁS EFECTIVO ANCHO EFECTIVO
Potencia de calentamiento, sección de control de temperatura
Templado de falsificación de acero de molde de alta calidad, recubrimiento de cromo duro, tratamiento de pulido
El grosor del producto es de 1-3 mm, y el ancho del producto es de 1550 mm de 1700 mm
El 15kW utiliza el modo de calefacción interna 5 zonas
El canal de flujo de la cabeza tiene la forma de un canal de flujo de gradiente tipo percha de ropa. La cabeza está hecha de acero de aleación de alta calidad 5crnimo, y pulida después de cromado; El labio de la matriz superior se empuja por micro ajuste.

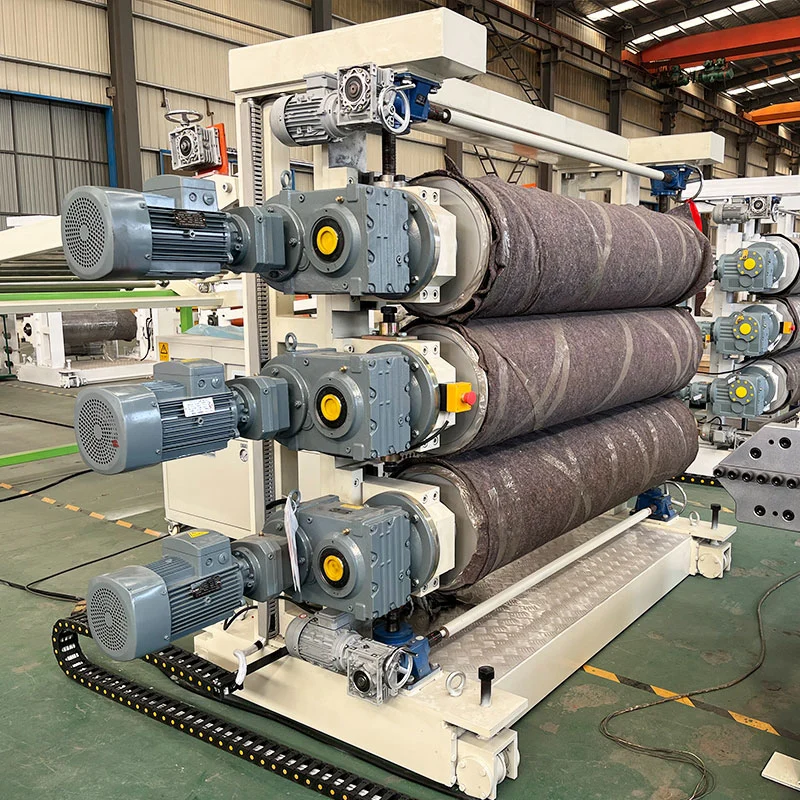

A. Estructura de la prensa de luz: tres rodillos verticales (con dispositivo de protección de seguridad de rodillos)
b. Número de rodillos; Tres raíces (producidas en Qingdao)
do. Diámetro del rodillo: ∮400 mm
d. Longitud del rollo: 1800 mm
mi. Espesor de la pared del rodillo: ≥22 mm
F. Material de rollo: 45# El acero se usa y se endurece para lograr la dureza de RC60-65
G. Tratamiento de la superficie del rollo: acabado espejo
H. Estructura del rodillo: se adopta el sistema de intercambio rápido compuesto de múltiples capas para garantizar la temperatura uniforme del rodillo.
I. Medio de temperatura constante para rodillos: agua desmineralizada
J. Sistema de control de tres rodillos: el control de conversión de frecuencia se puede utilizar para lograr un control de velocidad sincrónico e independiente.
k. Sistema de accionamiento: 1.5KWX3 = 4.5kW Asegúrese de que el funcionamiento suave de los tres rodillos.

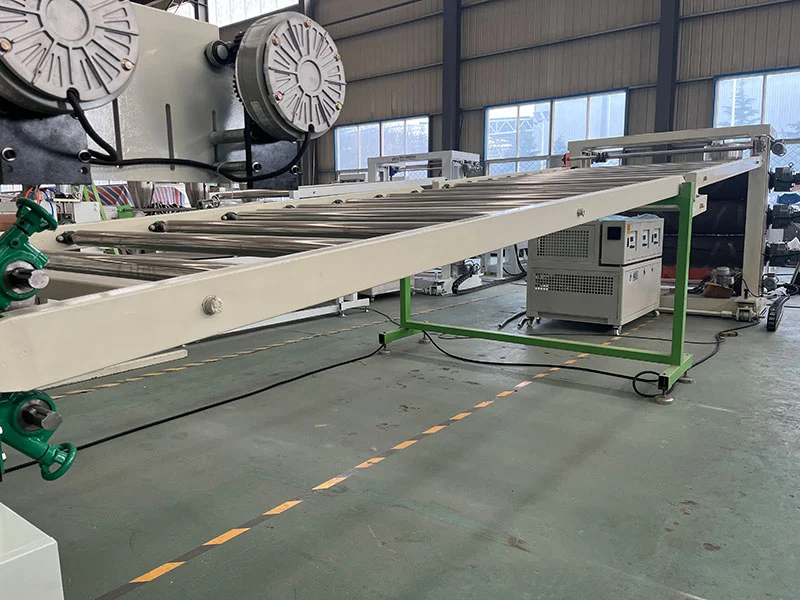

A. Longitud de la rejilla de enfriamiento: seis metros.
b. Roller: hecho de acero inoxidable.
do. Distancia del rodillo dentro de los primeros dos metros: 400 mm.
D. El soporte tiene un dispositivo de vanguardia: 1 conjunto, el cortador está hecho de cuchillo de aleación de alta calidad
mi. Rojo: carpinización de corazón ajustable

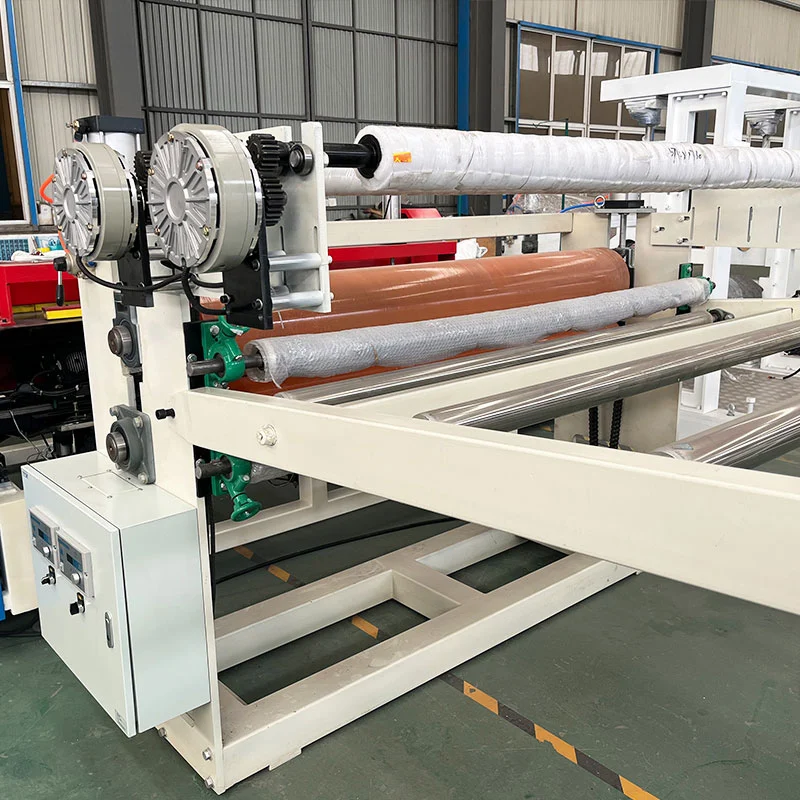

A. Roller de goma de tracción: 2 unidades
b. Diámetro del rodillo de tracción: ∮220 mm
do. Longitud del rodillo de tracción: 1800 mm
D. Superficie de tracción Roller de goma: pulido de goma resistente a la corrosión, resistente a la temperatura y resistente al desgaste.
mi. Sistema de accionamiento: se adopta la transmisión del reductor de engranajes
F. Control de tracción: conversión de frecuencia Invt
G. Control de velocidad: equipado con un sistema de control de velocidad de enlace de velocidad de tres rodillos y velocidad de tracción, la máquina de tracción puede ser independientemente del sistema de control de velocidad
A. Ancho de corte: 1550 mm
b. potencia del motor: 2.2kw
C. Control discrecional: impulsado por el motor
d. Método de medición: codificador Autonix de Corea del Sur
mi. Longitud de corte: ajustable
F. Método de recepción de material: transportador de cinta, asistencia manual
J. Longitud del transportador de cinta: tres metros
H. potencia del motor: 0.75kw

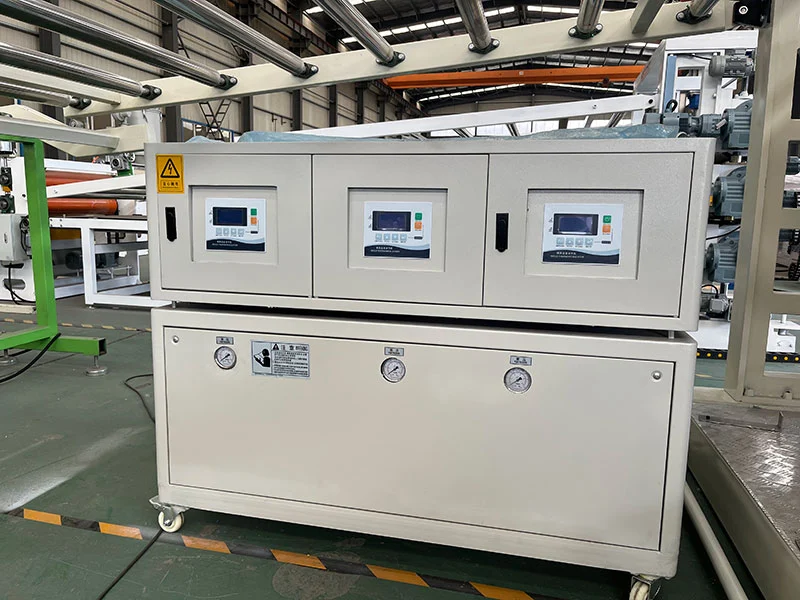

a. medio de enfriamiento:aceite
B. tubería de circulación y tanque de agua:Hecho de acero inoxidable.
C. Válvula de enfriamiento:conducido por motor.
d. Método de control:Control independiente superior, medio e inferior
mi. Controlador de temperatura:Omrón
