La resina PVC, el plastificante, el estabilizador, el relleno, el colorante y otras materias primas se mezclan de manera uniforme en una cierta proporción para hacer una mezcla que cumpla con los requisitos de producción.
Lista de equipos y cotización
| número de orden | nombre | cantidad | observaciones |
| 1 | Alimentador de tornillo de acero inoxidable | 1 set | Los componentes principales de toda la línea están hechos por marcas nacionales y extranjeras conocidas: 1. El sistema eléctrico adopta el contactor de Siemens, el controlador de temperatura inteligente de Omron y el convertidor de frecuencia Invtensor. 2. El reductor de dientes duros adopta un reductor de engranaje de alto par para la máquina de plástico. 3. El barril de tornillo está hecho de tornillo de Zhoushan, provincia de Zhejiang 4. El rodillo del espejo está hecho en Qingdao o Xuzhou. 5. El molde está hecho de Huangyan. |
| 2 | Tornillo SZ80-TWIN | 1 unidad | |
| 3 | Molde de panel óptico MJ-1700 | 1 set | |
| 4 | BF-1800X ∗ 400 Califandres de tres rollos | 1 unidad | |
| 5 | Soporte de enfriamiento BF-1800-6000 | 1 set | |
| 6 | BF-1800X ∿ 220 Máquina de tracción de rodillo de goma | 1 unidad | |
| 7 | Máquina de cortar BF-1800 | 1 unidad | |
| 8 | Máquina de temperatura constante de rolleros de aceite tres en uno | 1 set | |
| 9 | Gabinete de control eléctrico de la línea de extrusión del distrito DK-18 | 1 set | |
| 10 | Dispositivo de cobertura de película de doble cara | 1 set | |
| 11 | manipulador | 1 set | |
| 11 | Datos técnicos de dispositivos aleatorios | 1 copia |
1. Alimentador de tornillo de acero inoxidable: uno
| Método de carga: | Alimentación helicoidal |
| Material de tubería y caja: | acero inoxidable |
| potencia del motor: | 2. 2kw |
| Autómata: | Medidor de nivel de amortiguación |

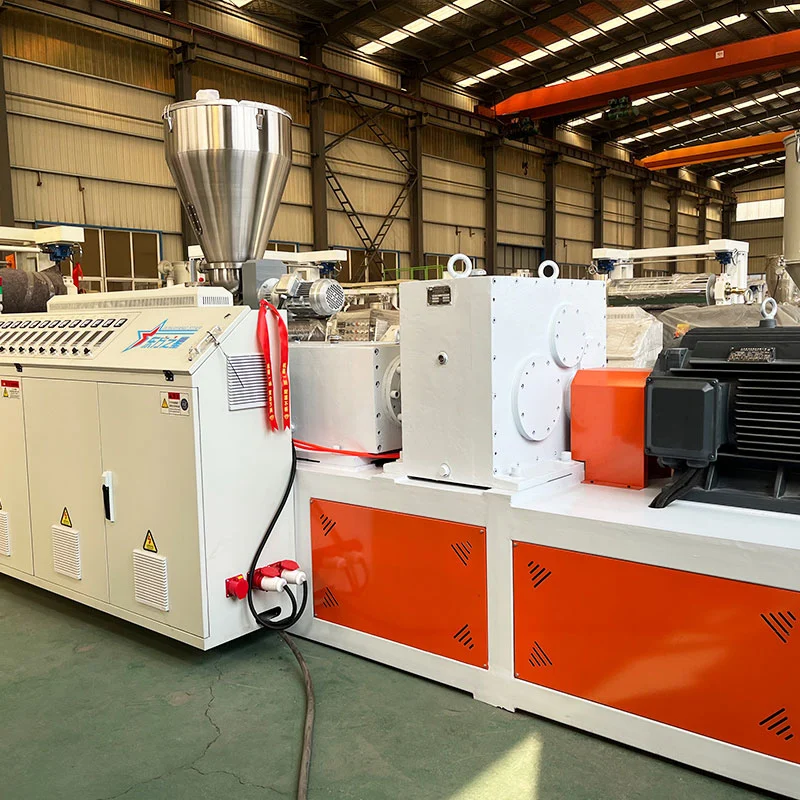

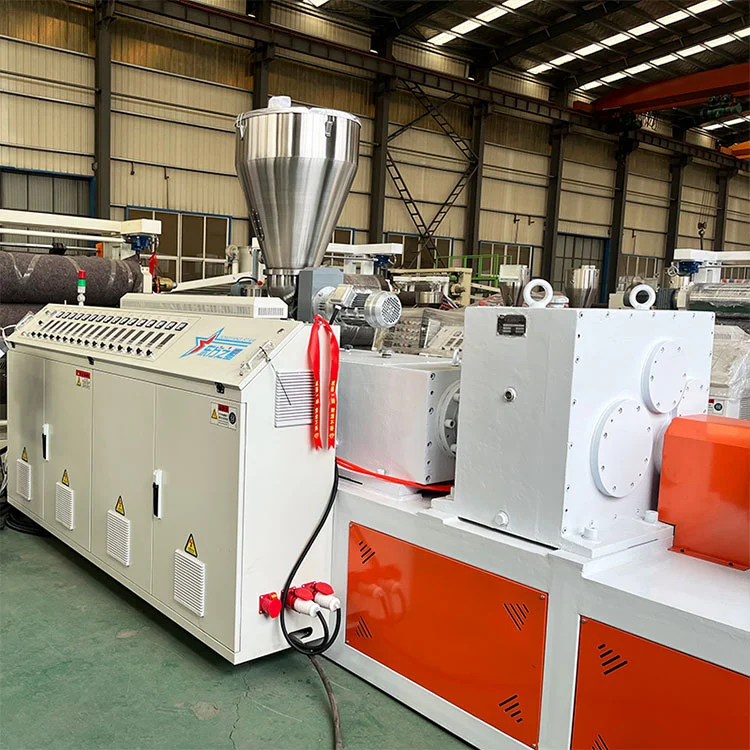

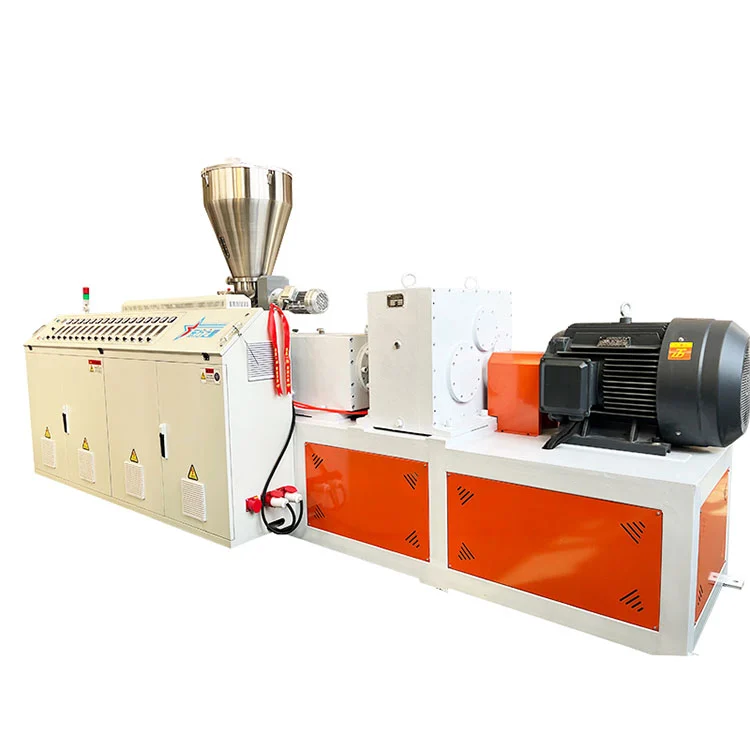

2. Z80/156 extrusor
| Diámetro del tornillo: | 80 mm (Zhoushan, Zhejiang) |
| Relación de longitud a diámetro del tornillo: | 24 ∶1 |
| Estructura del tornillo: | Nuevo tornillo de plastificación alto, adecuado para polvo de PVC y materiales granulares. |
| Material de tornillo de barril: | 38 CRMOAIA TRATAMIENTO DE NITRIDACIÓN |
| Profundidad de la capa de nitruro: | 0.4-0.7 mm |
| Dureza del tornillo: | HV ＞ 740 |
| Die Dergness: | HV ＞ 940 |
| Velocidad del tornillo: | 15-40 rpm |
| potencia del motor: | 75 kW (motor Shandong Tailida) |
| Sección de calefacción | 4 zonas (aluminio + escudo de viento de acero inoxidable) |
| Enfriamiento cilíndrico | 3 zonas × 250W |
| Salida de extrusión: | 300-400 kg/h |
| caja de reducción | Producido en Jiangyin, provincia de Jiangsu |
| Material de engranaje | 20crmnti carburando y enfriamiento |
| Método de enfriamiento | Los dientes se enfrían por agua a través del condensador |
| Modo de transmisión de reductor y motor | Las juntas están directamente conectadas |
| Sistema de control eléctrico: | |
| contactor | Contactor de Siemens |
| medidor controlado por temperatura | Medidor de control de temperatura inteligente de Omron |
| transformador de frecuencia | Convertidor de frecuencia invt |

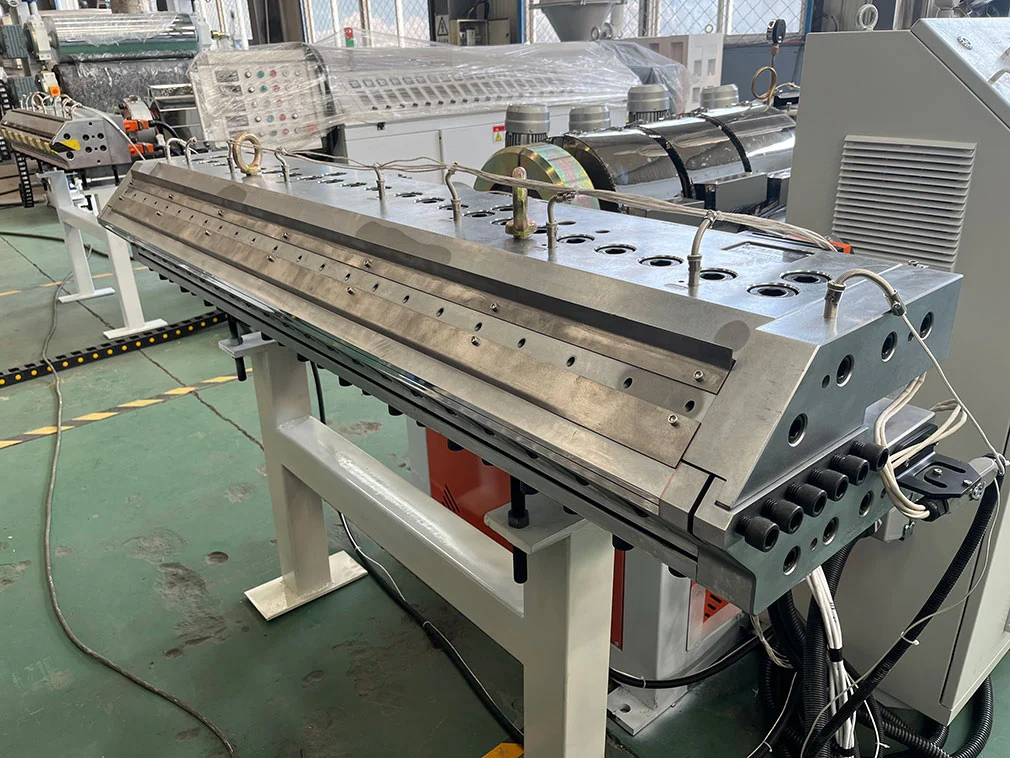

3. Molde de placa de bastidores BF-1700
| PLACA DE ROPA CURDA MÁS MÁS MOLDA DE MÁS EFECTIVO ANCHO EFECTIVO Potencia de calentamiento, sección de control de temperatura |
Templado de falsificación de acero de molde de alta calidad, recubrimiento de cromo duro, tratamiento de pulido El grosor del producto es de 1-3 mm, y el ancho del producto es de 1550 mm de 1700 mm El 15kW utiliza el modo de calefacción interna 5 zonas |
El canal de flujo de la cabeza tiene la forma de un canal de flujo de gradiente tipo percha de ropa. La cabeza está hecha de acero de aleación de alta calidad 5crnimo, y pulida después de cromado; El labio de la matriz superior se empuja por micro ajuste.

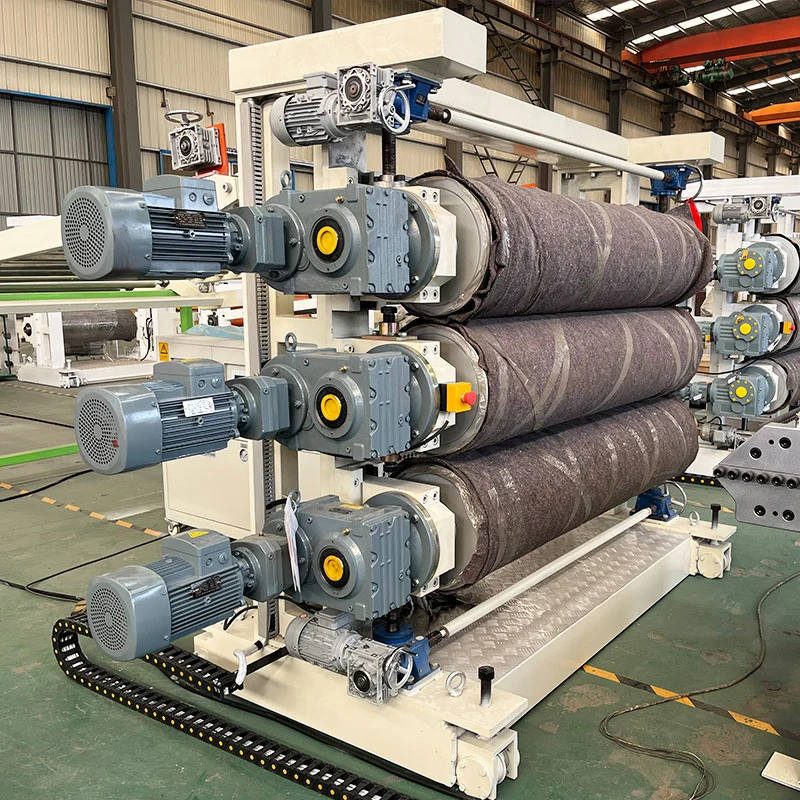

4. Calendario vertical de tres rolas:
| A. Estructura de la prensa de luz: | Tres rodillos verticales (con dispositivo de protección de seguridad de rodillos) b. Número de rodillos; Tres raíces (producidas en Qingdao) |
| do. Diámetro del rodillo: | ∮400 mm |
| d. Longitud del rollo: | 1800 mm |
| mi. Gros de pared del rodillo: | ≥22 mm |
| F. Material de rollo: | 45# El acero se usa y se endurece para lograr la dureza de RC60-65 |
| G. Tratamiento de la superficie del rollo: | Acabado espejo |
| H, estructura del rodillo: | Se adopta el sistema de intercambio rápido compuesto de múltiples capas para garantizar la temperatura uniforme del rodillo. |
| I. Medio de temperatura constante para rodillos: | agua desmineralizada |
| J, Sistema de control de tres rollos: | El control de conversión de frecuencia se puede utilizar para lograr un control de velocidad sincrónico e independiente. |
| K, sistema de accionamiento: | 1. 5kwx3 = 4. 5kW Asegúrese de la operación suave de los tres rodillos. |

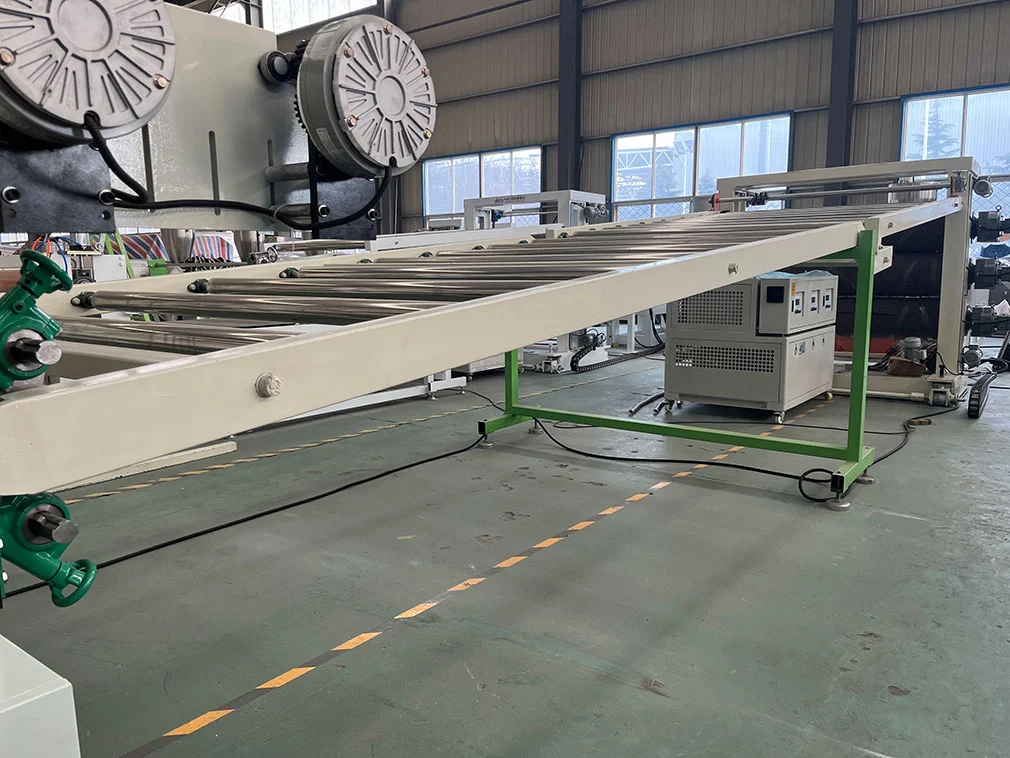

5. soporte de enfriamiento de acero inoxidable
| A. Longitud de la rejilla de enfriamiento: | Seis metros. |
| b. rodillo: | Hecho de acero inoxidable. |
| do. Distancia del rodillo dentro de los primeros dos metros: | 400 mm. |
| D. El soporte tiene un dispositivo de vanguardia: | 1 set, el cortador está hecho de cuchillo de aleación de alta calidad |
| mi. Cojinete: | Rodamiento de corazón ajustable |
6. Máquina de tracción de rodillo de goma
| A. Roller de goma de tracción: | 2 unidades |
| b. Diámetro del rodillo de tracción: | ∮220 mm |
| do. Longitud del rodillo de tracción: | 1800 mm |
| D. Surface of traction rubber roller: | Pulido de goma resistente a la corrosión, resistente a la temperatura y resistente al desgaste. |
| E, sistema de accionamiento: | Se adopta la transmisión del reductor de engranajes |
| F, control de tracción: | Conversión de frecuencia de invt |
| G. Control de velocidad: | Equipado con un sistema de control de velocidad de vínculo de velocidad de velocidad de tres rodillos y velocidad de tracción, la máquina de tracción puede ser independientemente del sistema de control de velocidad |

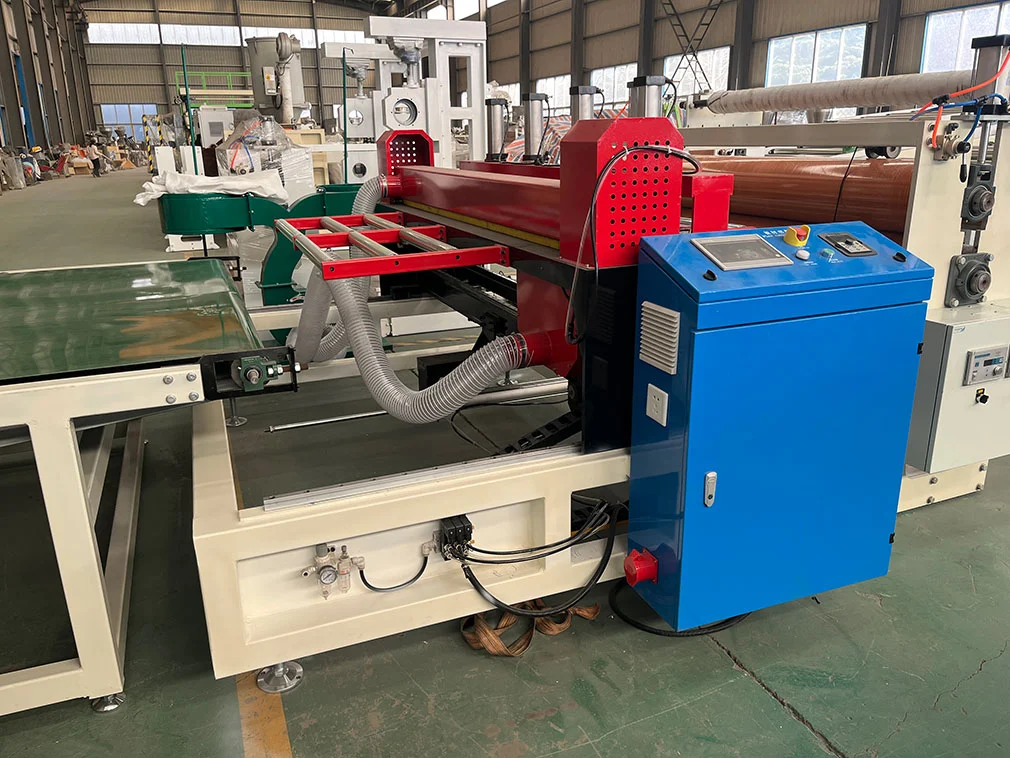

7. Máquina de corte
| A. Ancho de corte: | 1550 mm |
| b. potencia del motor: | 2. 2kw |
| C. Control discrecional: | impulsado por el motor |
| d. Método de medición: | Codificador de Autonix de Corea del Sur |
| mi. Longitud de corte: | ajustable |
| F. Método de recepción de material: | Transportador de cinta, asistencia manual |
| J. Longitud del transportador de cinta: | Tres metros |
| H. potencia del motor: | 0. 75kw |
8. Máquina de temperatura constante de aceite tres en uno
| a. medio de enfriamiento: | aceite |
| B. tubería de circulación y tanque de agua: | Hecho de acero inoxidable. |
| C. Válvula de enfriamiento: | conducido por motor. |
| d. Método de control: | Control independiente superior, medio e inferior |
| mi. Controlador de temperatura: | Omrón |
9. Gabinete de control eléctrico de línea de producción: 1 set
| A, transformador de frecuencia: | Invt |
| B, Relé: | Omrón |
| C, disyuntor de bajo voltaje, contactor: | Siemens |
| D, botón y luz indicadora: | Schneider |
| mi. Gabinete de operación: | Piano + gabinete de control de aterrizaje |

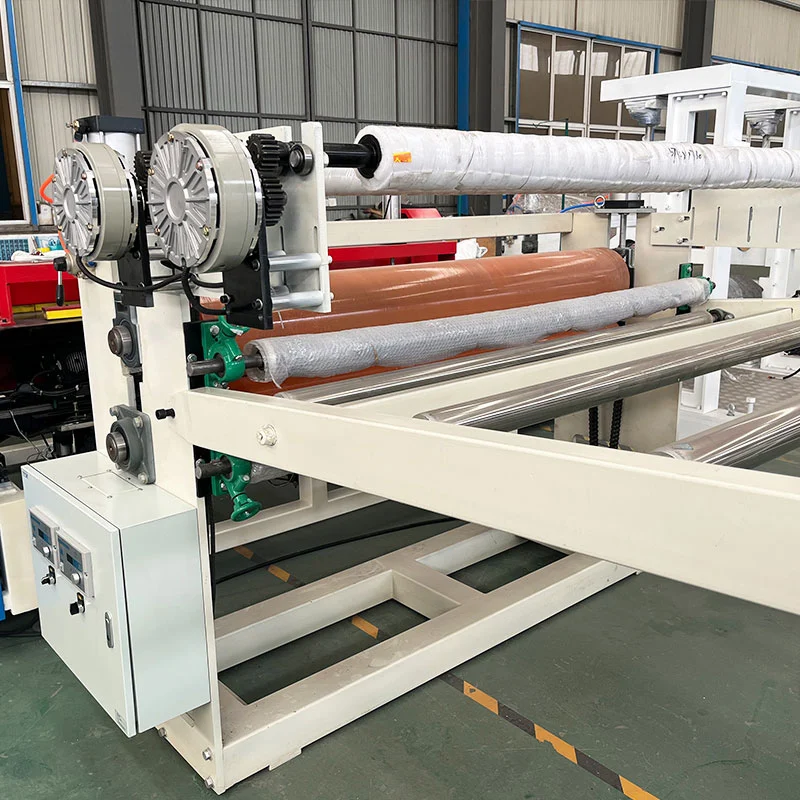

10. Dispositivo de película de protección de protección
| A, estilo estructural: | Dos estaciones de trabajo delanteras |
| B, control de tensión: | Controlador de flujo |
| do. Carrete: | 3 "Eje de expansión de gas 4 ramas |
| D. Diámetro máximo de relajación: | 400 mm |
| E, ancho efectivo: | 1500 mm |
