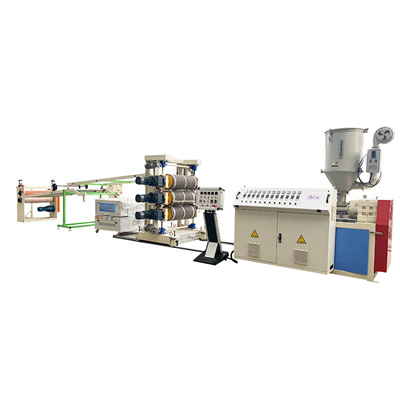

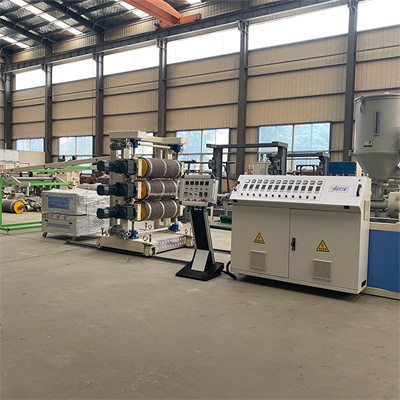

Máquina extrusora de hojas PS Seedling Tay

Principio de funcionamiento de la máquina extrusora de hojas PS Seedling Tay

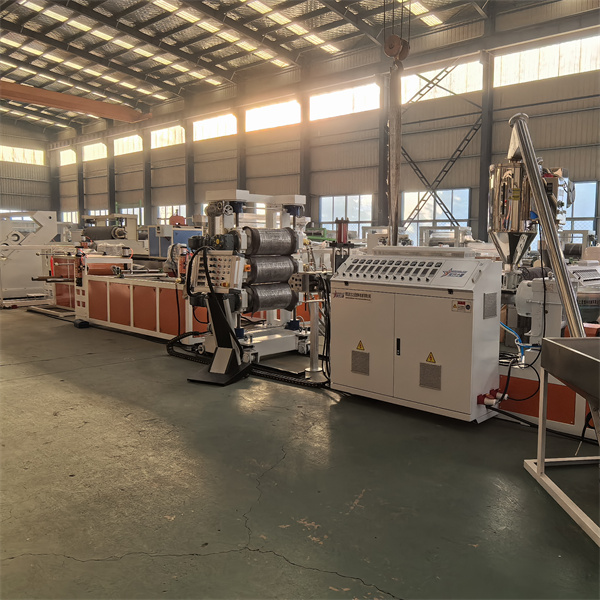

El principio de funcionamiento de la línea de producción de extrusión de láminas de PS es convertir partículas de PS en láminas continuas mediante un proceso continuo de fusión y plastificación de la materia prima → formación de fusión → enfriamiento y conformación → procesamiento posterior. El núcleo se basa en la tecnología de moldeo por extrusión de plástico. Los pasos específicos son los siguientes:

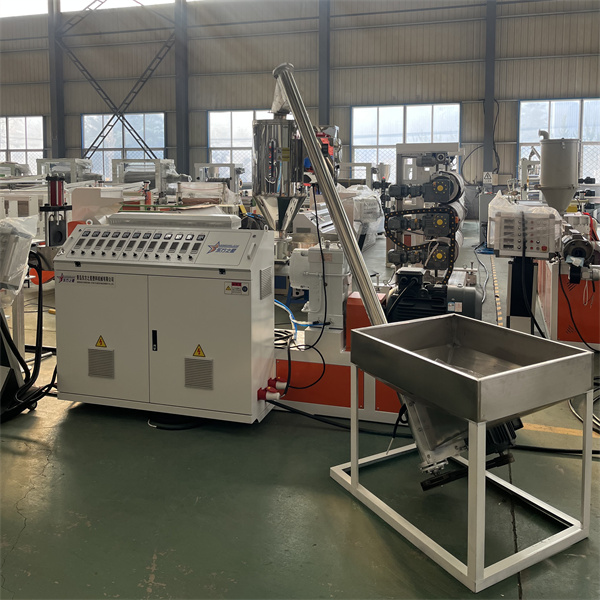

Las partículas secas de PS se transportan a la tolva de la extrusora a través de un dispositivo de alimentación automático. El tornillo extrusor funde gradualmente las partículas sólidas de PS en una masa fundida uniforme mediante rotación y calentamiento externo. La masa fundida se empuja hacia el troquel en T (canal de flujo plano) para determinar preliminarmente el ancho de la lámina. La película fundida ingresa a la calandria de tres rodillos y se solidifica y forma rápidamente. La máquina de tracción tira de la hoja moldeada a una velocidad uniforme y la máquina cortadora elimina las rebabas. Finalmente, la bobinadora lo enrolla en una bobina normal.

Máquina extrusora de hojas PS Seedling Tay-Parámetro del producto

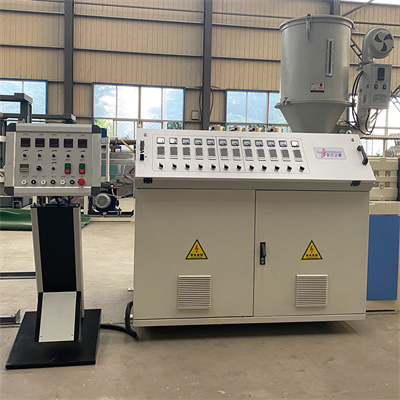

Máquina extrusora de hojas PS Seedling Tay - Extrusora SJ 65-30 / 1

A. El engranaje reductor se procesa con aleación de acero de alta calidad y se trata con dientes abrasivos, de modo que todo el engranaje tiene las ventajas de absorción de impactos, bajo nivel de ruido, resistencia al desgaste y larga vida útil. Todos los puntos de lubricación en la caja son de lubricación forzada y el aceite lubricante está equipado con un sistema de refrigeración por agua de alta eficiencia.

B. El material del tornillo adopta acero de nitruro de alta calidad 38CrMOALA. y tratamiento con nitruros. Profundidad de nitruro: 0,3-0,6 mm. Dureza 740 HV. fragilidad grado 2.

C. El material del cilindro está hecho de acero de nitruro de alta calidad 38CrMoALA y, después del tratamiento con nitruro, profundidad de nitruro: 0,4-0,7 mm, dureza 940 HV, grado de fragilidad 2.

D. El calentador adopta un calentador de aluminio fundido y cada calentador tiene un conducto de aire de refrigeración.

E. área de enfriamiento del cilindro: 5. fabricado en acero inoxidable.

F. El ventilador adopta un ventilador de refrigeración eficiente y de bajo ruido importado (modelo: tipo DF) y la potencia del ventilador es de 250 W/set.

Poder de g. El motor de CA es de 30 KW (motor Shandong Hongqi o Rongcheng)

H. Forma de control: control de conversión de frecuencia (usando el gobernador Inwitten)

I. Diámetro del tornillo: 65 m (usando tambor de tornillo Zhejiang Zhoushan)

J. relación de aspecto: 30:1

K. La extrusora se calienta en 5 zonas y la potencia de calentamiento de cada área es de 5KW. Área spby 1, área de reserva de moho 5.

L. Un juego de gabinete de control eléctrico (gabinete de control vertical, gabinete eléctrico con protección de bloqueo, controlador de temperatura inteligente Omron, contactor Siemens, controlador de conversión de frecuencia Great-tron)

Línea de producción de extrusión de láminas de PS -molde

A. Ancho efectivo del molde: 350 mm, adecuado para productos de 0,3 a 2 mm de espesor.

B. El material del molde adopta 5CrNiMO de acero de aleación resistente al calor de alta calidad de marca importada.

C. la estructura del molde fluye hacia el cromado duro. y con ajuste auxiliar por microtornillo.

D. el molde se divide en 3 zonas para calentar y 2 zonas en espera

E. El método de calentamiento consiste en calentar la parte central de la varilla calefactora.

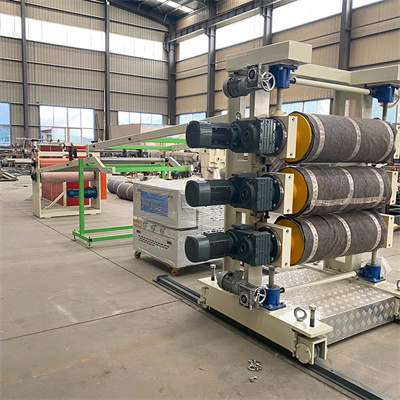

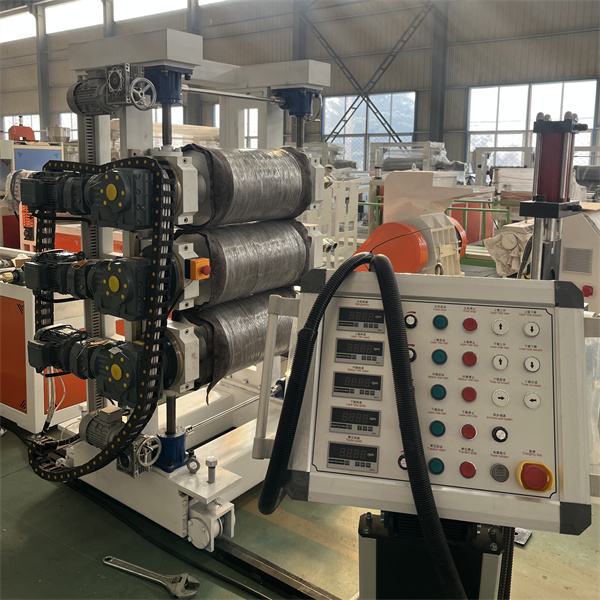

Máquina extrusora de hojas PS Seedling Tay: tres calendarios

A. estructura; tres rodillos verticales

B. Número de rodillos; tres piezas

C. Diámetro del rodillo: 320 mm (Changzhou Lianfeng o Xuzhou Saite Machinery Manufacturing Co., Ltd.)

D. Longitud del rodillo: 600 mm.

E. Grosor de la pared del rodillo: 25 mm.

F. rodillo: el material es de acero de marca. y después del tratamiento. la dureza puede alcanzar RC60-65

G. tratamiento de la superficie del rodillo: tratamiento de espejo. y pulido fino.

H. La estructura del rodillo adopta un sistema de medio de intercambio rápido compuesto multicapa para garantizar la temperatura constante del rodillo.

I. el medio de temperatura constante del rodillo: agua purificada o agua ablandada

J. El sistema de temperatura adopta la temperatura de los tres rodillos para controlar de forma independiente el modo del sistema. la temperatura de los tres rodillos se puede ajustar arbitrariamente. Equipado con tres bombas de 0,75 kw.

El sistema de control de ky tres rodillos adopta el modo de sistema de control independiente

I. Adoptar el sistema de transmisión reductor para garantizar el buen funcionamiento de los tres rodillos.

M. El sistema de control de configuración adopta un sistema de control de conversión de frecuencia, con control de regulación de velocidad síncrono e independiente.

N. La potencia de transmisión es de 0,75 KW x 3 juegos.

O. Con el sistema auxiliar de parada de emergencia de tres rodillos

P. equipado con un sistema auxiliar de ajuste de precisión de holgura de tres rodillos

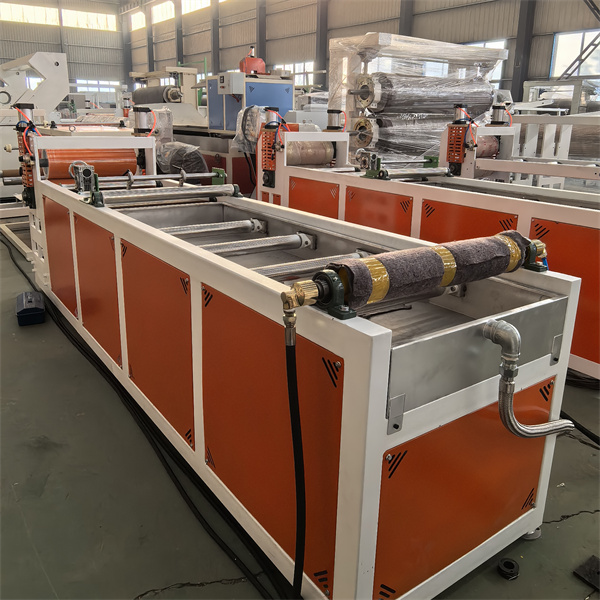

Máquina extrusora de hojas PS Seedling Tay - dispositivo de enfriamiento

A. Número de rodillos vacíos: 12

B. Diámetro del rodillo de suministro de aire: 75 mm.

C. Longitud del rodillo de suministro de aire: 600 mm.

D. tratamiento superficial del rodillo de suministro de aire: acero inoxidable

E. Longitud del dispositivo de suministro de aire: 4 m

F. con el cuchillo para cortar oro: 2

Máquina extrusora de hojas PS Seedling Tay - Tractor

A. Rodillo de goma de tracción: un grupo

B. Diámetro de tracción: 220 mm.

C. Longitud de tracción: 600 mm.

D. Superficie del rodillo de goma de tracción recubierta con resistente a la corrosión. resistente a la temperatura. caucho resistente al desgaste y pulido

E. El sistema de transmisión de desaceleración adopta una transmisión reductora.

F. Con un convertidor de frecuencia de 0,75 KW

G. Prensa auxiliar de tres rodillos y sistema de ajuste de velocidad de tracción. sistema de ajuste de velocidad independiente del tractor auxiliar

A. un conjunto de dispositivos de película protectora

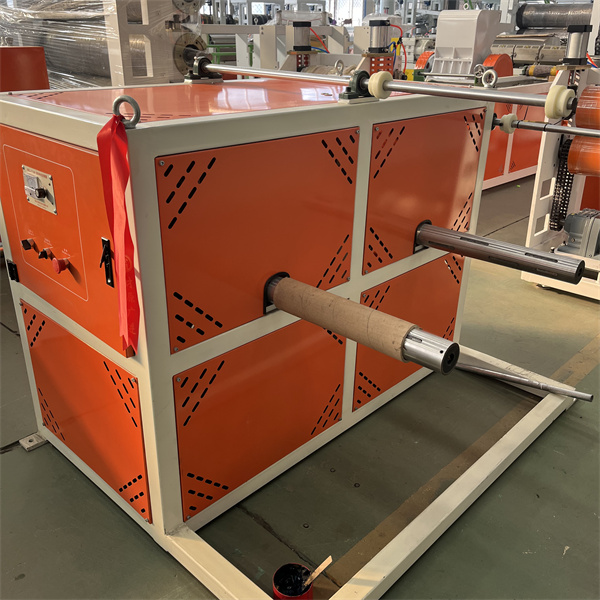

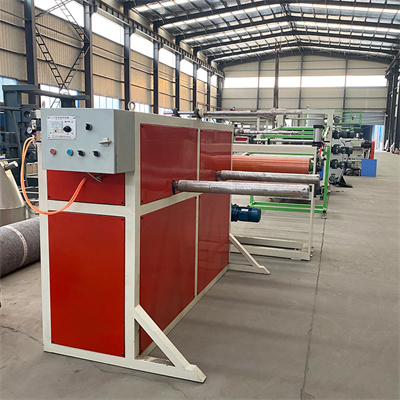

Máquina extrusora de hojas PS Seedling Tay--Máquina bobinadora

1.1 rodillo doblador y nivelador

2. Método Wiling: eje ascendente de gas del cilindro de papel de diámetro 76

3. Puesto de trabajo de recogida: puesto de trabajo doble
