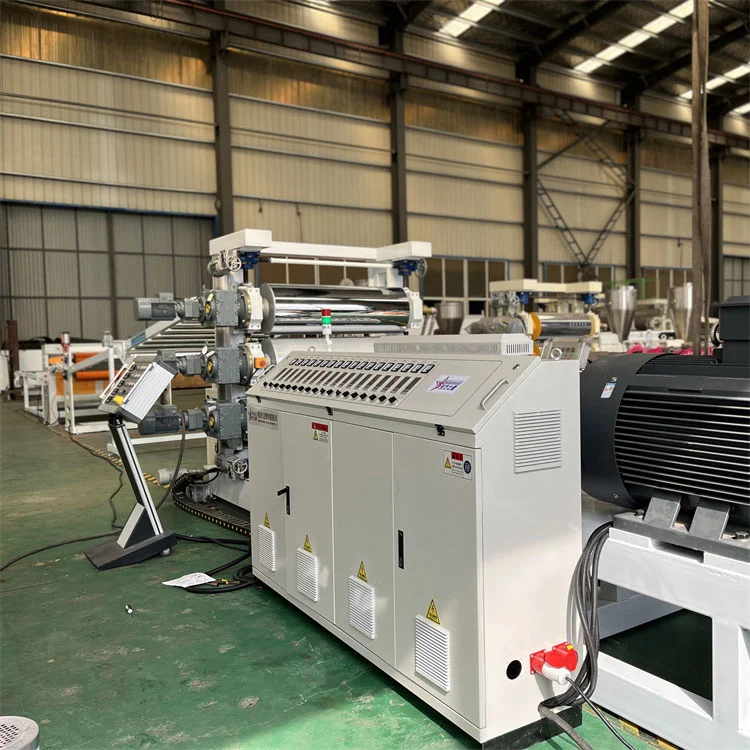

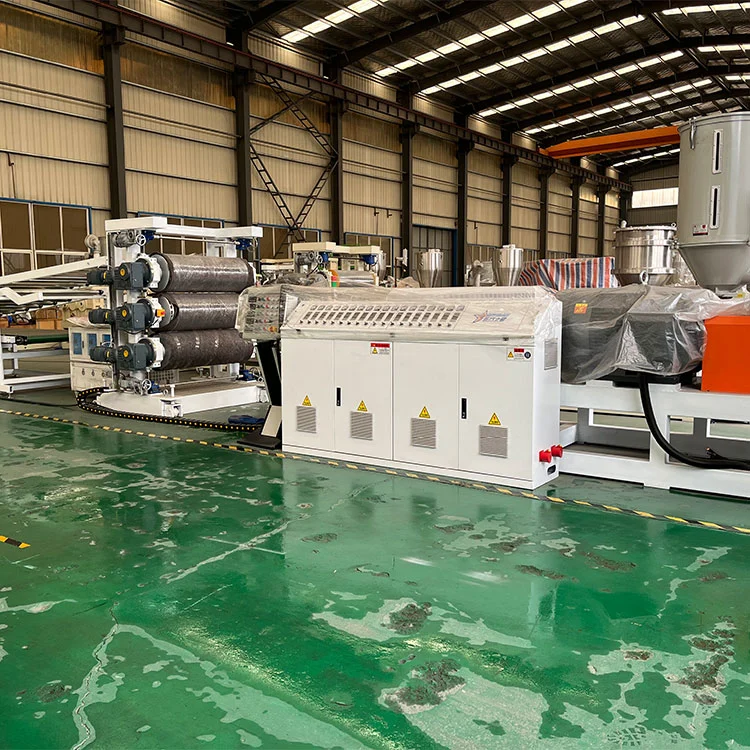

La extrusora de la placa electrostática de PVC incluye una extrusora de tornillo único, una máquina de extrusora de placas, un calendario de tres rollo, un soporte de enfriamiento, una máquina de arrastre, una máquina de corte y una plataforma de transmisión. El extrusor se usa principalmente para derretir partículas de plástico, y el molde se usa para el moldeo preliminar. El calendario de tres rollo se usa para una mayor forma y curado. La máquina de transporte se usa para tirar de la sierra de corte y cortar la longitud correspondiente de acuerdo con las necesidades del cliente. Si realmente necesita una máquina extrusora de placa electrostática de PVC, comuníquese con Qingdao East Star Plastic Machinery Co., Ltd
| número de orden | nombre | cantidad |
| 1 | Alimentador de tornillo de acero inoxidable | 1 set |
| 2 | SJ120-33/1 extrusor de tornillo único | 1 set |
| 3 | Molde de panel de luz MJ-1150 | 1 set |
| 4 | BF-1200X∮400 Calendario de tres roll | 1 set |
| 5 | Soporte de enfriamiento BF-1200-6 metros | 1 set |
| 6 | BF-1200*∮220 Máquina de tracción de rodillo de goma | 1 set |
| 7 | Máquina sinuosa de fricción BF-1200 | 1 set |
| 8 | Máquina de temperatura constante de rolleros de agua tres en uno | 1 set |
| 9 | Gabinete de control eléctrico de la línea de extrusión del distrito DK-18 | 1 set |
| 1 0 | Datos técnicos sobre equipos aleatorios | 1 copia |
Diámetro del tornillo: 1 2 0 mm (Zhoushan, Zhejiang)
Relación de longitud a diámetro del tornillo: 3 0∶ 1
Estructura del tornillo: nuevo tornillo de plastificación alto, adecuado para polvo y materiales granulares.
Material de tornillo cilíndrico: tratamiento de nitruración RMOAIA 38C
Profundidad de la capa de nitruro: 0.4-0.7 mm
Dureza del tornillo: HV> 740
Dureza del cilindro: HV> 940
Velocidad del tornillo: 1 5-7 0 rpm
Energía del motor: 1 10 kW (motor de marca Shandong)
Calefacción Sección 6 x 6 kW (fundición de aluminio + capucha de acero inoxidable)
Enfriamiento cilíndrico 6 zonas x 180W
Salida de extrusión: 300-4 0 0kg/h
Reduce Reddish Reducer Y-3 15 Reductor (producido en Changzhou, provincia de Jiangsu)
Formulario de instalación Conexión directa de la unidad de la correa o la junta del eje
Material de engranaje 20crmnti carburado y apagado
El método de enfriamiento es enfriar los dientes a través del agua en el condensador.
Tipo de secador E-200 kg
Principal sistema de control eléctrico:
Contactor Schneider o Siemens o ABB Contactor
Medidor de control de temperatura Omron Medidor de control de temperatura inteligente
Inverter convertidor de frecuencia o convertidor de frecuencia de Weichuang

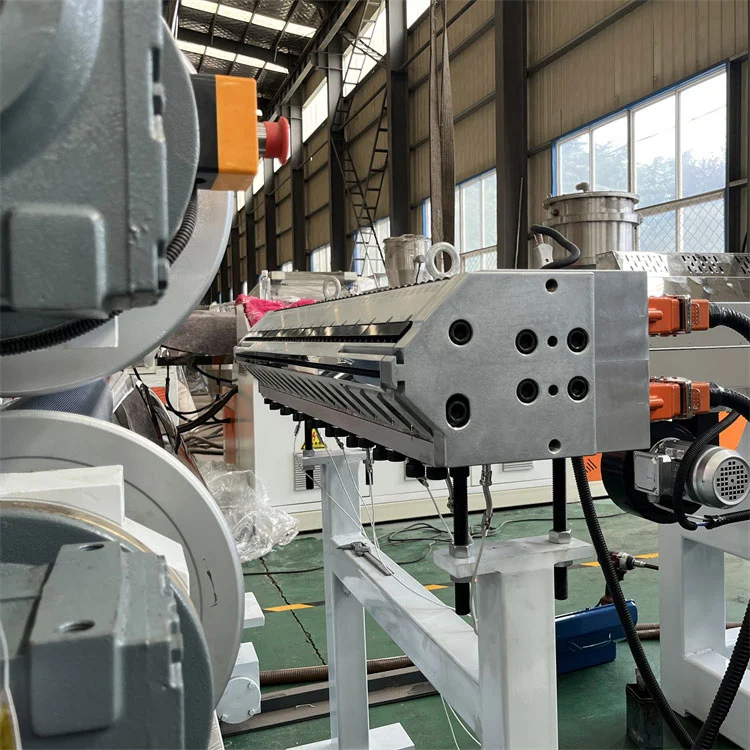

Material de molde:Forjado y templado de acero de molde de alta calidad, recubrimiento de cromo duro, tratamiento de pulido
La cabeza del plato con una percha de ropa tiene 1-6 mm de espesor y 1 0 00 mm de ancho
El ancho efectivo del molde es 1 15 0 mm por set
La potencia de calentamiento es de 1 5kW y se adopta el método de calentamiento interno
Zona de control de temperatura Sección 5
El canal de flujo de la cabeza tiene forma de canal de flujo gradual de tipo percha de ropa, y la cabeza está hecha de acero de aleación de alta calidad 5crnimo, pulido después del enchapado cromado; El micro ajuste de los labios superiores.

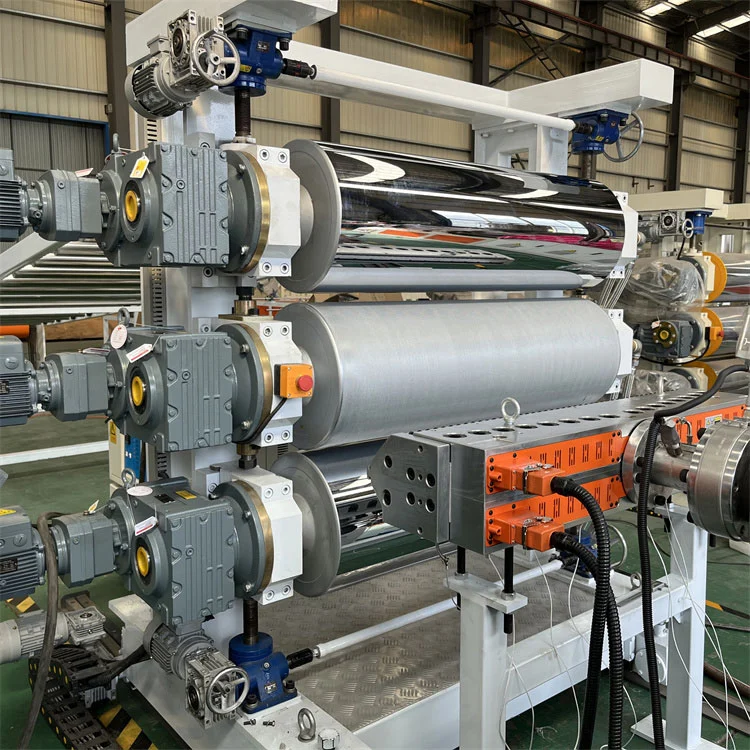

A. Estructura de la máquina de calentamiento:tres rollos verticales (con dispositivo de protección de seguridad de rodillos)
b. Número de rodillos; Tres (producido en Qingdao)
C. Diámetro del tambor:40 0 mm
d. Longitud del rodillo:12 0 0 mm
mi. Gros de pared del rodillo:≥2 1 mm
F. Material de rollo:Se usa 45# acero y se lleva a cabo el tratamiento de endurecimiento, y la dureza puede alcanzar RC60-65
G. Tratamiento de la superficie del rodillo:tratamiento de espejo
H. Estructura del tambor:Se adopta un sistema de intercambio rápido compuesto de múltiples capas para garantizar la temperatura uniforme y constante del tambor.
I. Medio de temperatura constante del rodillo:agua ablandada
j. Sistema de control de tres rodillos:El control de conversión de frecuencia se adopta para realizar un control de velocidad sincrónico e independiente.
K. Sistema de transmisión:1.5kwx3 = 4.5kw. Asegúrese del funcionamiento suave de los tres rodillos.
A. Longitud de la rejilla de enfriamiento:6 metros.
B. Roller:Todo hecho de acero inoxidable.
do. Espacio enrollable dentro de los primeros dos metros:400 mm.
D. El soporte está equipado con un dispositivo de vanguardia:1 set, y el cuchillo de corte está hecho de un cuchillo de aleación de alta calidad
mi. Cojinete:Rodamiento ajustable

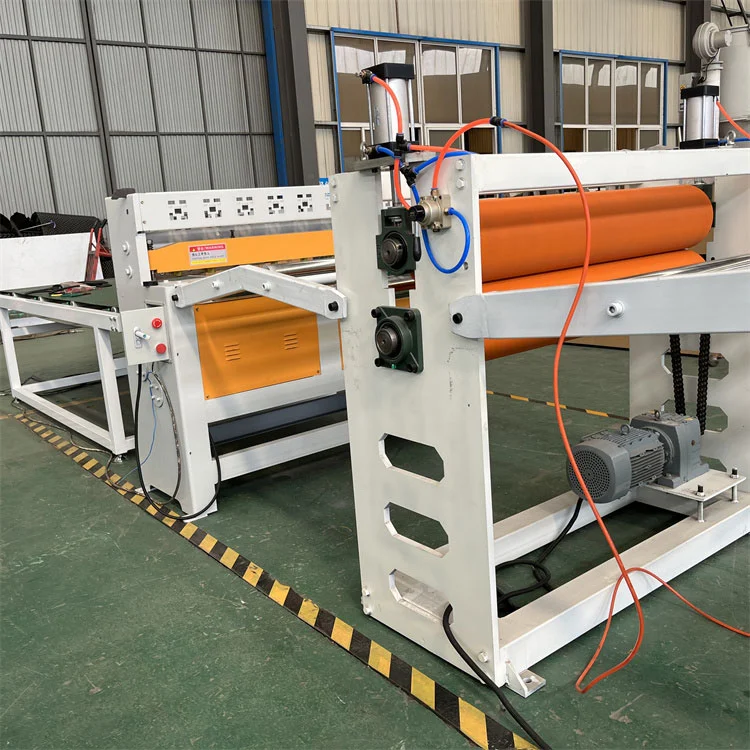

A. Rolleros de goma de tracción: 2
b. Diámetro del rodillo de tracción:220 mm
do. Longitud del rodillo de tracción:12 00 mm
D. superficie de rodillo de goma de tracción:resistente a la corrosión. resistente a la temperatura. caucho y pulido resistente al desgaste.
mi. Sistema de transmisión:Se adopta la transmisión del reductor de engranajes
F. Control de tracción:Convertidor de frecuencia invencible o weichuang
G. Control de velocidad:Equipado con un sistema de ajuste de enlace de calendario de tres rodillos y de velocidad de tracción, la máquina de tracción se puede ajustar de forma independiente

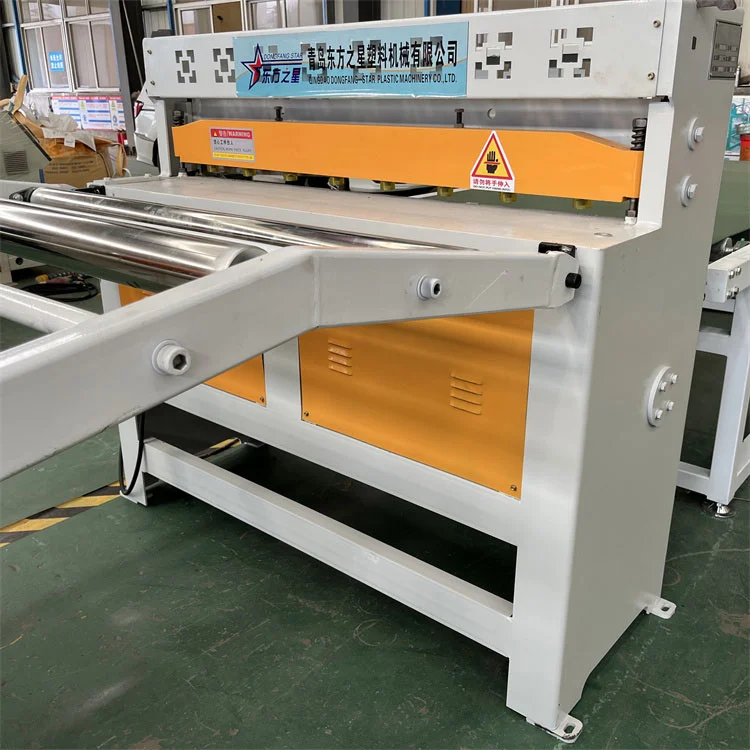

Ancho de corte:1000 mm
b. Energía del motor:2.2kw
do. Control de corte:eléctrico
d. Método de medición:Codador de Ottonix coreano
mi. Longitud de corte:ajustable

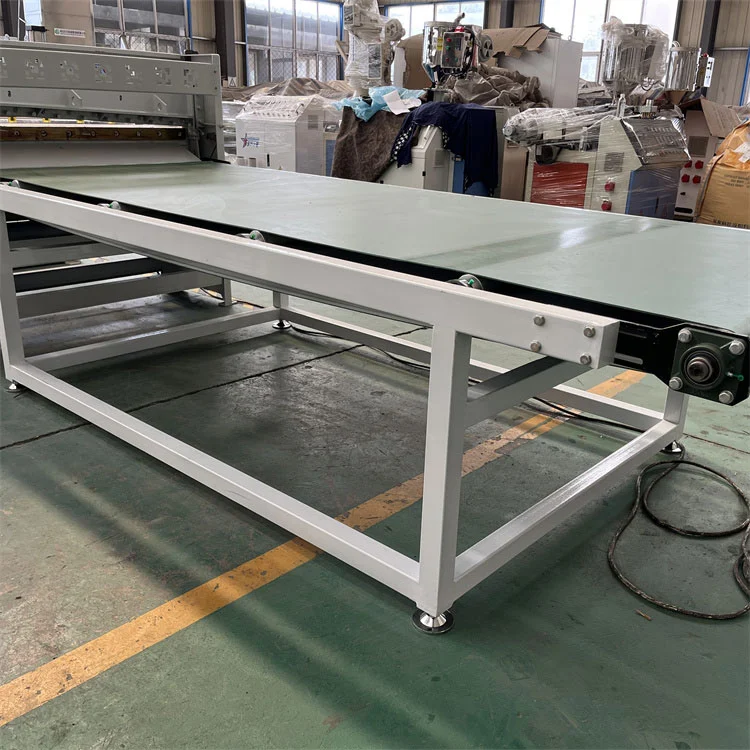

F. Método de recepción:transmisión de cinta, asistencia manual
J. Longitud de transmisión de cinta:3 metros
H. Transmitir potencia del motor:0.75kw
