El diseño especializado del tornillo, la profundidad optimizada de la ranura del tornillo y la relación de compresión garantizan una plastificación completa y una mezcla uniforme de las materias primas dentro del cilindro. Los termopares de alta precisión garantizan temperaturas estables en todas las zonas, evitando defectos como burbujas, rayas y neblina blanca en la lámina causados por sobrecalentamiento localizado o bajas temperaturas.
El molde de lámina de TPU utiliza un cabezal en forma de T cromado y con acabado de espejo. El diseño de la ruta del flujo es simétrico y suave, sin puntos muertos, lo que garantiza una distribución uniforme del material fundido. La separación del labio del troquel se puede ajustar con precisión (con una precisión de 0,01 mm) y se adapta a espesores de lámina de 0,1 a 5 mm. La máquina extrusora de láminas de TPU está equipada con una unidad de enfriamiento y moldeado de tres rodillos. La superficie del rodillo está pulida a espejo y la temperatura del agua de refrigeración se controla mediante un sistema de temperatura constante. Esto permite un enfriamiento y una forma rápidos al tiempo que garantiza una superficie lisa y sin rayones. La planitud y la tolerancia de espesor de la lámina (dentro de ±0,03 mm) se controlan mediante la presión entre los rodillos.
| número de orden | nombre | cantidad |
| 1 | Alimentador de tornillo de acero inoxidable | 1 juego |
| 2 | SJ 75-33/1 tornillo simple | 1 juego |
| 3 | Molde para panel de luz MJ-400 | 1 juego |
| 4 | Calandria de tres rodillos BF-500X∮320 | 1 juego |
| 5 | Soporte de enfriamiento de BF-1500-6 metros | 1 juego |
| 6 | BF-500*∮220 tracción de rodillos de goma | 1 juego |
| 7 | Bobinado de fricción BF-500 | 1 juego |
| 8 | Máquina de temperatura constante con rodillo de agua tres en uno | 1 juego |
| 9 | Gabinete de control eléctrico de la línea de producción de extrusión de distrito DK-18 | 1 juego |
| 1 0 | Datos técnicos sobre equipos aleatorios. | 1 copia |

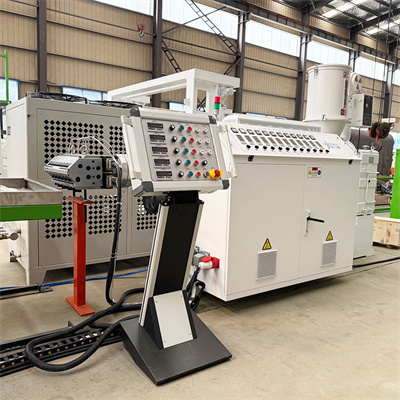

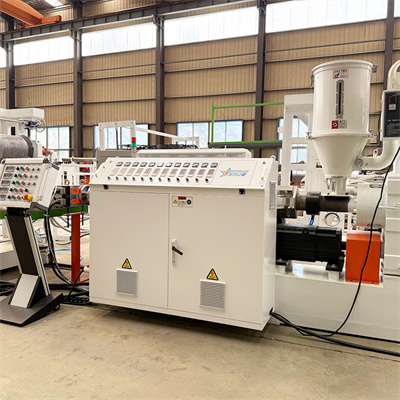

| Diámetro del tornillo: | 75 mm (Zhoushan, Zhejiang) |
| Relación entre longitud y diámetro del tornillo: | 3 0∶ 1 |
| Estructura de tornillo: | Nuevo tornillo de alta plastificación, apto para materiales en polvo y granulados. |
| Material del tornillo cilíndrico: | Tratamiento de nitruración con 38C rMoAIA |
| Profundidad de la capa de nitruro: | 0,4-0,7mm |
| Dureza del tornillo: | Alto voltaje > 740 |
| Dureza del cilindro: | AL>940 |
| Velocidad del tornillo: | 1 5-7 0 rpm |
| Potencia del motor: | 45 kw (motor marca Shandong) Sección de calefacción 5 x 6 kw (fundición de aluminio + campana de acero inoxidable) Refrigeración cilíndrica 6 zonas x 180w |
| Salida de extrusión: | 150kg/hora Engranaje reductor Reductor de cara rojiza Reductor Y-3 15 (producido en Changzhou, provincia de Jiangsu) Instalación desde transmisión por correa o conexión directa de junta de eje Material del engranaje 20CrMnTi carburizado y templado |
Material del molde: forjado y templado de acero para moldes de alta calidad, cromado duro, tratamiento de pulido
El cabezal de la placa con percha tiene un grosor de 0,5-2 mm y un ancho de 400 mm.
El ancho efectivo del molde es de 400 mm por juego.

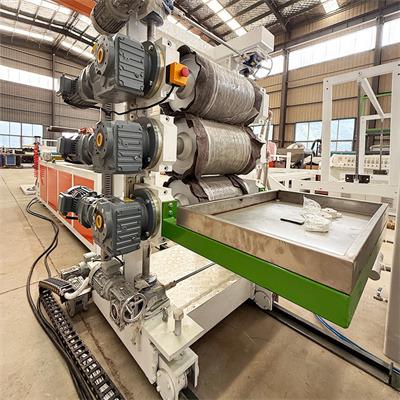

Máquina extrusora de láminas de TPU, calandradora de tres rodillos: 1
A. Estructura de la máquina calandradora: tres rodillos verticales (con dispositivo de protección de seguridad de los rodillos)
b. Número de rodillos; tres (producidos en Qingdao)
C. Diámetro del tambor: 320 mm
d. longitud del rodillo: 600 mm
mi. Espesor de pared del rodillo: ≥2 1 mm
F. Material del rollo: se utiliza acero 45# y se realiza un tratamiento de endurecimiento, y la dureza puede alcanzar RC60-65
G. Tratamiento de la superficie del rodillo: tratamiento de espejo.
H. Estructura del tambor: se adopta un sistema de intercambio rápido compuesto de múltiples capas para garantizar una temperatura uniforme y constante del tambor.
I. Medio de temperatura constante del rodillo: agua ablandada
j. Sistema de control de tres rodillos: se adopta el control de conversión de frecuencia para realizar un control de velocidad sincrónico e independiente.
K. sistema de transmisión: 1.5KWx3=4.5kw. asegurar el buen funcionamiento de los tres rodillos.
A. Longitud de la rejilla de enfriamiento: 6 metros.
B. Rodillo: todo fabricado en acero inoxidable.
do. Distancia entre rollos dentro de los dos primeros metros: 400 mm.
D. El soporte está equipado con un dispositivo de corte: 1 juego, y la cuchilla de corte está hecha de una aleación de alta calidad.
mi. Rodamiento: rodamiento ajustable

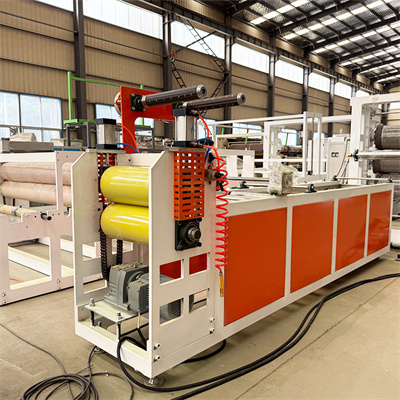

| presupuesto | Ф220×600mm |
| calidad de los materiales | rodillo de nitrilo |
| transmisión | caja reductora |
| fuerza | 2,2 kilovatios |
| control | Control de conversión de frecuencia de Wei Chuang |
| Avanza el camino | neumático |

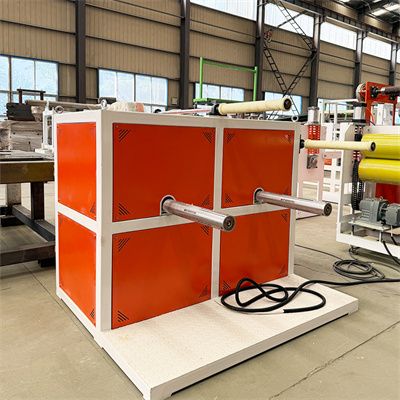

| Tipo Estación dual | tipo flip |
| Diámetro de rebobinado | 500 mm |
| Presupuesto | Núcleo de tubo de papel de 3 pulgadas. |
