El diseño de tornillo especializado, la profundidad de ranura de tornillo optimizada y la relación de compresión aseguran una plastificación exhaustiva y una mezcla uniforme de las materias primas dentro del barril. Los termopares de alta precisión aseguran temperaturas estables en todas las zonas, evitando defectos como burbujas, rayas y neblina blanca en la hoja causada por sobrecalentamiento localizado o bajas temperaturas.
El molde de la lámina TPU utiliza un cabezal T-Die con acabado de espejo cromado. El diseño de la ruta de flujo es simétrico y suave, sin manchas muertas, asegurando la distribución uniforme de fusión. La brecha del labio mate es ajustable (con una precisión de 0.01 mm), acomodando espesores de lámina de 0.1 a 5 mm. La máquina extrusora de lámina TPU está equipada con una unidad de enfriamiento y conformación de tres rolas. La superficie del rodillo está pulida espejo y la temperatura del agua de enfriamiento está controlada por un sistema de temperatura constante. Esto permite un enfriamiento y conformación rápida al tiempo que garantiza una superficie suave y libre de rasguños. La planitud y la tolerancia al grosor de la hoja (dentro de ± 0.03 mm) están controlados por la presión entre los rodillos.

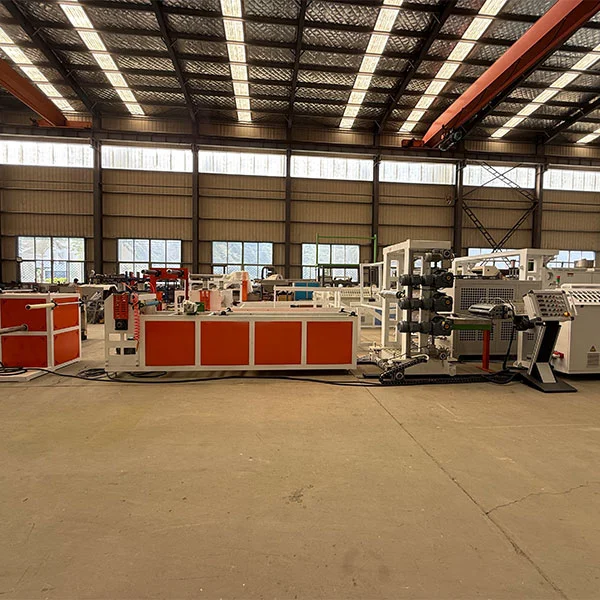

| número de orden | nombre | cantidad |
| 1 | Alimentador de tornillo de acero inoxidable | 1 set |
| 2 | SJ 75-33/1 tornillo único | 1 set |
| 3 | Molde de panel MJ-400light | 1 set |
| 4 | BF-500X∮320 Califandres de tres roll | 1 set |
| 5 | Soporte de enfriamiento BF-1500-6 metros | 1 set |
| 6 | BF-500*∮220 Tracción del rodillo de goma | 1 set |
| 7 | Bobinado de fricción BF-500 | 1 set |
| 8 | Máquina de temperatura constante de rolleros de agua tres en uno | 1 set |
| 9 | Gabinete de control eléctrico de la línea de extrusión del distrito DK-18 | 1 set |
| 1 0 | Datos técnicos sobre equipos aleatorios | 1 copia |

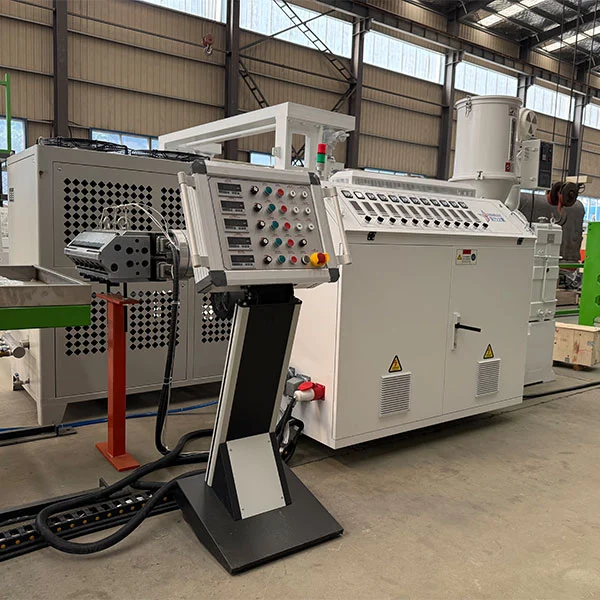

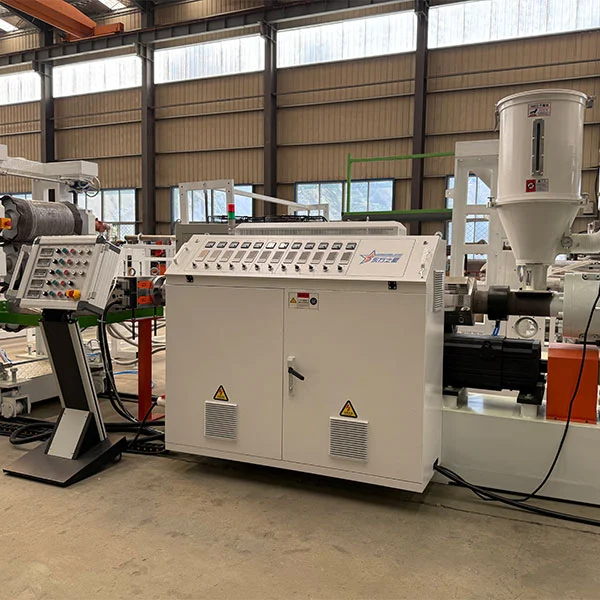

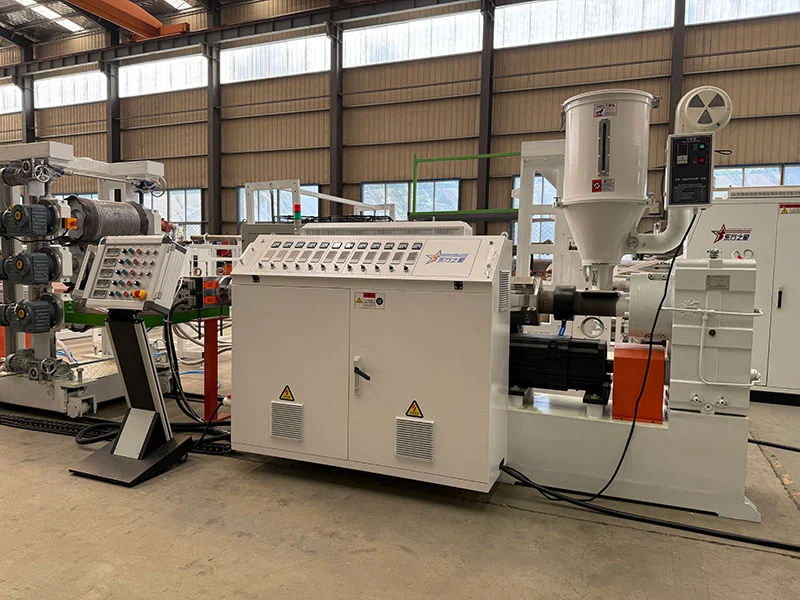

| Diámetro del tornillo: | 75 mm (Zhoushan, Zhejiang) |
| Relación de longitud a diámetro del tornillo: | 3 0∶ 1 |
| Estructura del tornillo: | Nuevo tornillo de plastificación alto, adecuado para polvo y materiales granulares. |
| Material de tornillo cilíndrico: | Tratamiento de nitruración RMOAIA 38C |
| Profundidad de la capa de nitruro: | 0.4-0.7 mm |
| Dureza del tornillo: | HV> 740 |
| Dureza del cilindro: | HV> 940 |
| Velocidad del tornillo: | 1 5-7 0 rpm |
| Potencia del motor: | 45 kW (motor de marca Shandong) Calefacción Sección 5 x 6 kW (Caperra de aluminio + capucha de acero inoxidable) Enfriamiento cilíndrico 6 zonas x 180W |
| Salida de extrusión: | 150 kg/h Reduce Reddish Reducer Y-3 15 Reductor (producido en Changzhou, provincia de Jiangsu) Formulario de instalación Conexión directa de la unidad de la correa o la junta del eje Material de engranaje 20crmnti carburado y apagado |
Material de moho: forja y templado de acero de molde de alta calidad, recubrimiento de cromo duro, tratamiento de pulido
La cabeza del plato con una percha tiene 0.5-2 mm de espesor y 400 mm de ancho
El ancho efectivo del molde es de 400 mm por set

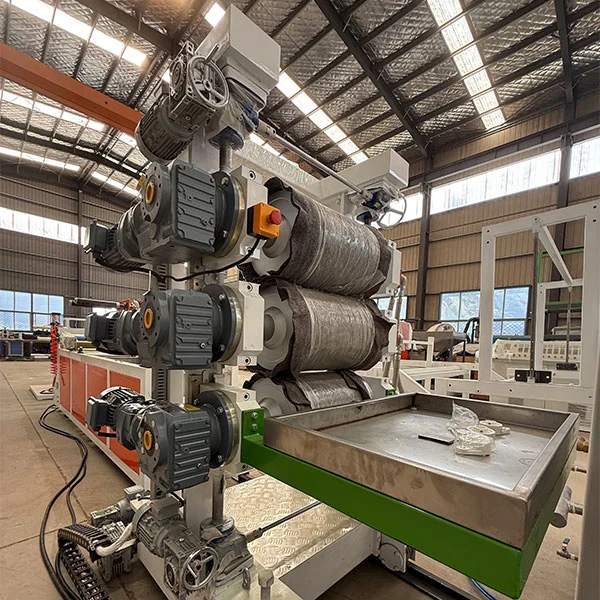

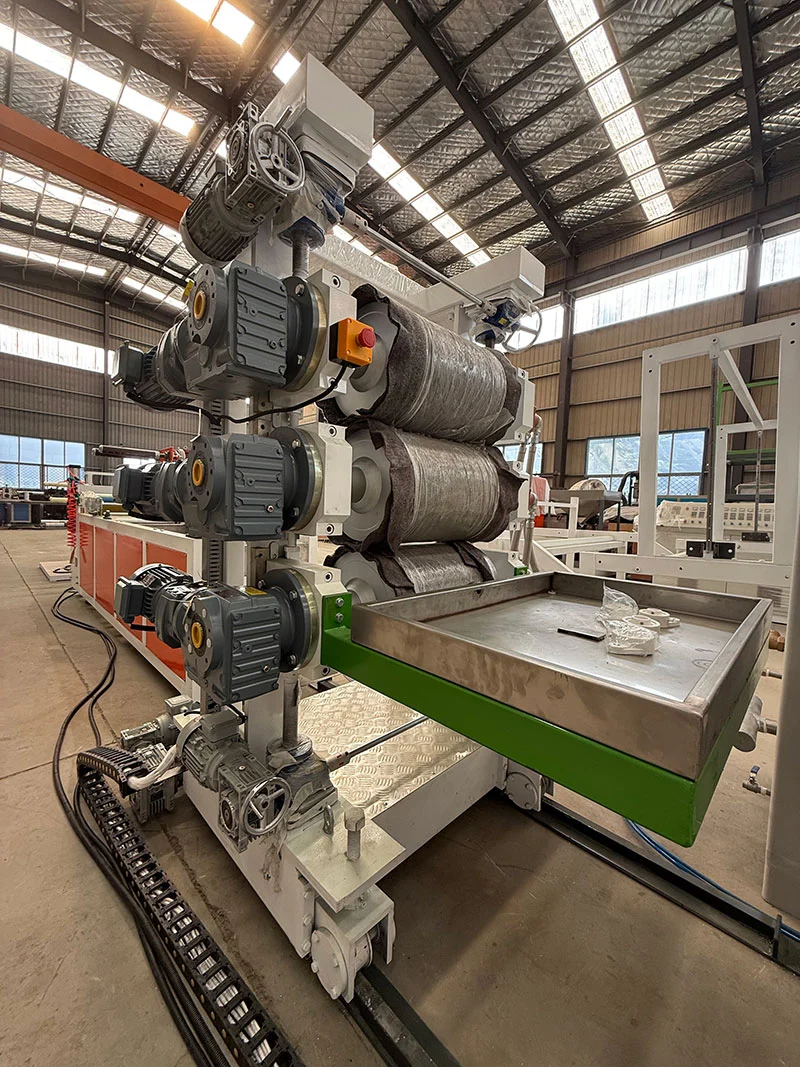

Máquina de extrusion de lámina de TPU Máquina de calentamiento de tres rodillos: 1
A. Estructura de la máquina de calentamiento: tres rollos verticales (con dispositivo de protección de seguridad de rodillos)
b. Número de rodillos; Tres (producido en Qingdao)
C. Diámetro del tambor: 320 mm
d. Longitud del rodillo: 600 mm
mi. Espesor de la pared del rodillo: ≥2 1 mm
F. Material de rollo: se usa 45# acero, y se lleva a cabo el tratamiento de endurecimiento, y la dureza puede alcanzar RC60-65
G. Tratamiento de la superficie del rodillo: tratamiento con espejo
H. Estructura del tambor: se adopta un sistema de intercambio rápido compuesto de múltiples capas para garantizar la temperatura uniforme y constante del tambor.
I. Medio de temperatura constante del rodillo: agua ablandada
j. Sistema de control de tres rollo: el control de conversión de frecuencia se adopta para realizar un control de velocidad sincrónico e independiente.
K. Sistema de transmisión: 1.5kwx3 = 4.5kw. Asegúrese del funcionamiento suave de los tres rodillos.
A. Longitud de la rejilla: 6 metros.
B. Roller: todo hecho de acero inoxidable.
do. Espacio de rodillos dentro de los primeros dos metros: 400 mm.
D. El soporte está equipado con un dispositivo de vanguardia: 1 set, y el cuchillo de corte está hecho de un cuchillo de aleación de alta calidad
mi. Rojo: rodamiento ajustable

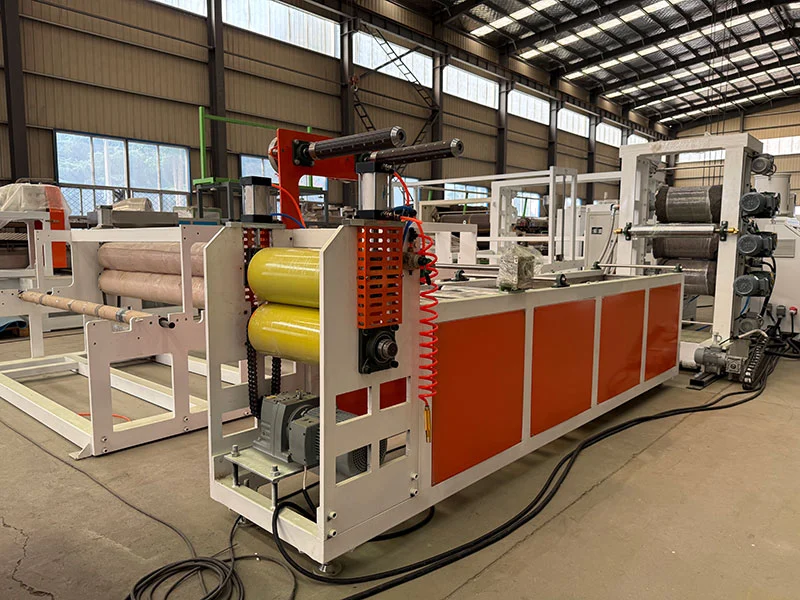

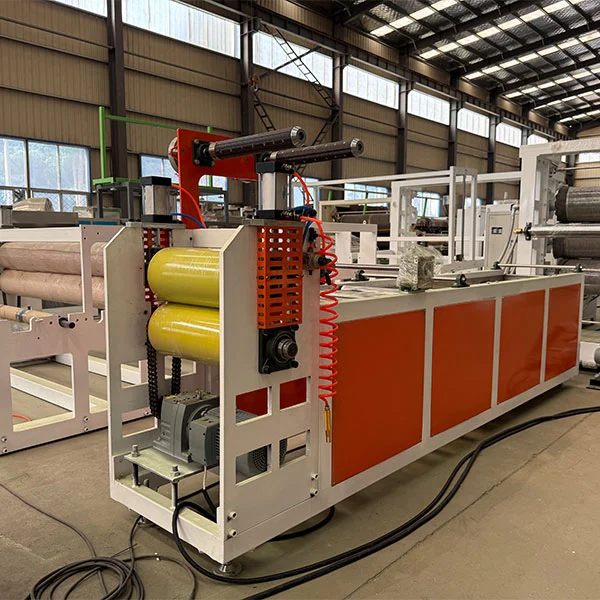

| presupuesto | Ф220 × 600 mm |
| calidad de material | Rodillo de nitrilo |
| transmisión | caja de reducción |
| fuerza | 2.2kw |
| control | Control de la conversión de frecuencia de wei chuang |
| Intensificar el camino | neumático |

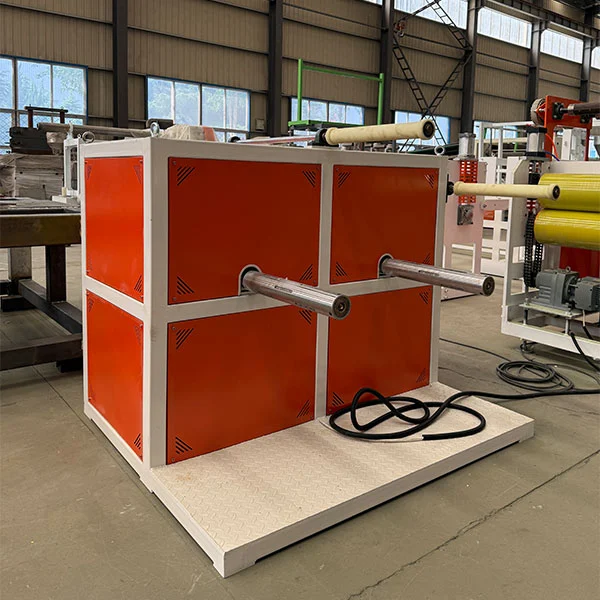

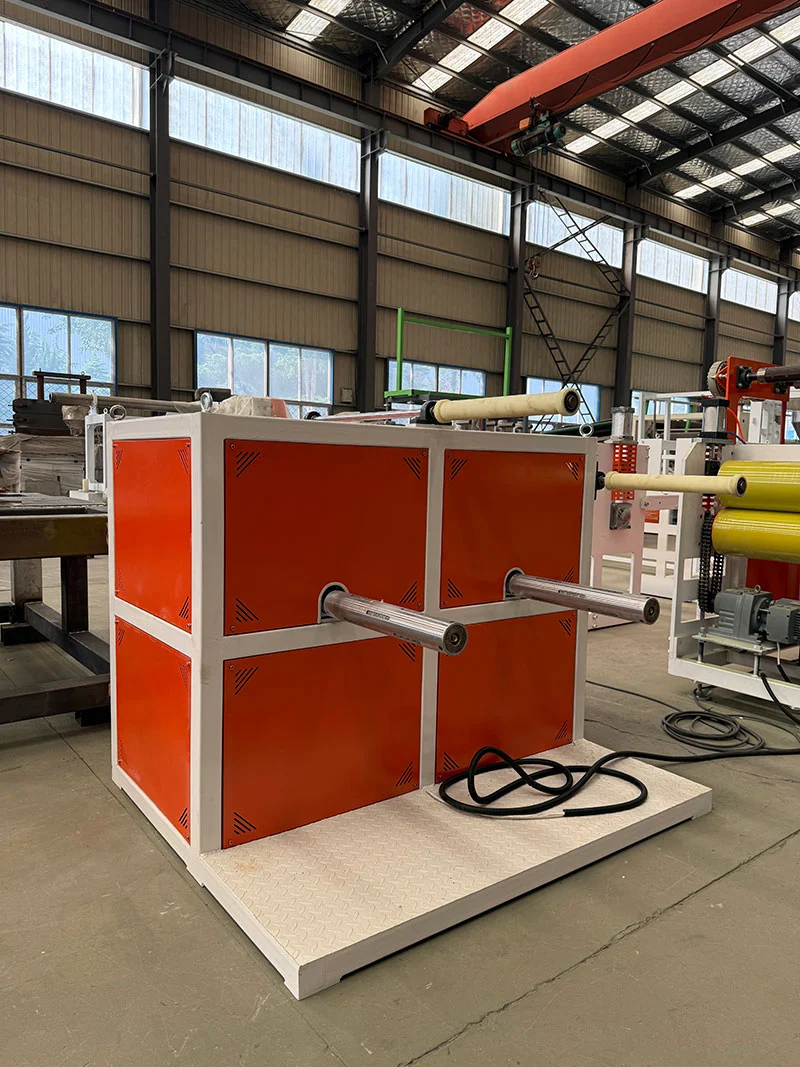

| Tipo de doble tasa | tipo de flip |
| Diámetro de rebobinado | 500 mm |
| Presupuesto | Núcleo del tubo de papel 3 pulgadas |
