La línea de extrusión de lámina de PVC de plástico duro utiliza una extrusora de doble tornillo para producir, y la lámina de PVC suave utiliza una extrusora de un solo tornillo para producir. El PVC duro tiene una mayor dureza y mayores requisitos para el equipo. El PVC duro tiene una cierta rigidez y no es fácil de doblar. El PVC suave es más flexible y se puede doblar fácilmente.
| número de orden | nombre | cantidad |
| 1 | Alimentador de tornillo de acero inoxidable | 1 set |
| 2 | SJSZ65/132 extrusor | 1 set |
| 3 | MJ-1150 T- Die | 1 set |
| 4 | BF-1200X∮400 Calendario de tres roll | 1 set |
| 5 | Soporte de enfriamiento BF-1200-6 metros | 1 set |
| 6 | BF-1200*∮220 Máquina de tracción de rodillo de goma | 1 set |
| 7 | Máquina sinuosa de fricción BF-1200 | 1 set |
| 8 | Máquina de temperatura constante de rolleros de agua tres en uno | 1 set |
| 9 | Gabinete de control eléctrico de la línea de extrusión del distrito DK-18 | 1 set |
| 1 0 | Datos técnicos sobre equipos aleatorios | 1 copia |

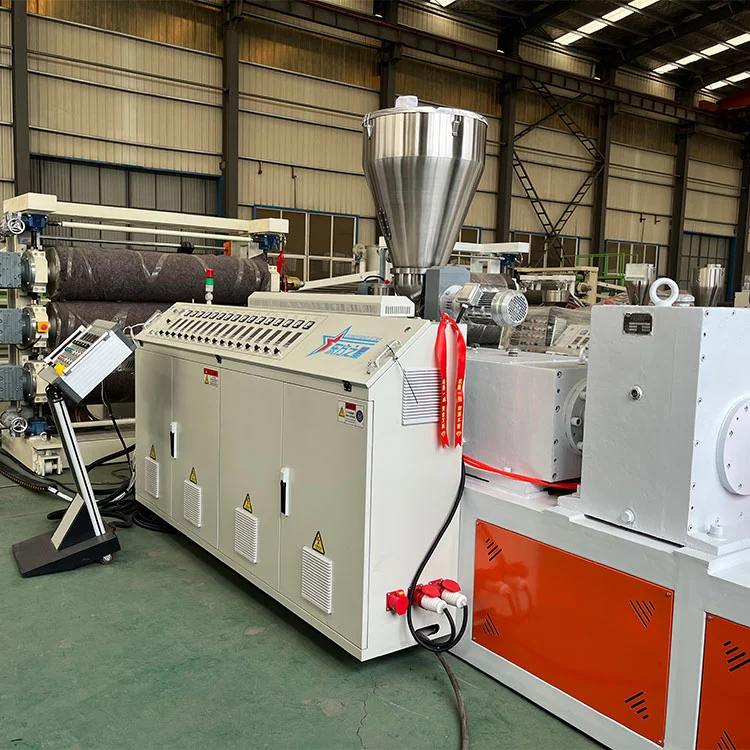

Línea de extrusión de lámina PVC de plástico duro: SZ65/132 extrusor
1 especificaciones SZ65/132
2 diámetro de tornillo 65 mm
Relación de aspecto de 3 tornillos 24: 1
Tornillo especial de 4 estructura de tornillo PVC
5 Barril Structure Barrel Integrated
6 tornillo, material de barril 38crmoala
7 tornillo, tratamiento con tratamiento de nitruración de nitruración de barril
8 tornillo, vida útil del barril de aproximadamente 1-2 años
9 Potencia de motor de frecuencia variable de accionamiento principal 37kW
10 Reductor hecho en Jiangyin o Changzhou Reductor especial para maquinaria de plástico
11 Potencia de calefacción de barril 22kw
12 método de enfriamiento de barril de enfriamiento de aire
13 potencia del ventilador de enfriamiento 3 × 0.25kW = 0.75kw
14 Método de alimentación Alimentación gravimétrica
15 Sistema de control de velocidad del motor de frecuencia variable de unidad principal 37kW Controlador de frecuencia variable
16 Aplicaciones eléctricas de host Chint Aplicaciones eléctricas de bajo voltaje, controlador de temperatura inteligente de pantalla digital, inversor de marca, gabinete de control eléctrico de diseño ergonómico.
17 Sistema de cinco fases de la fuente de alimentación externa del host
Capacidad instalada total 60kW |+45kW
18 Sistema de alimentación de host Spring Spiral Automatic Alimentamiento

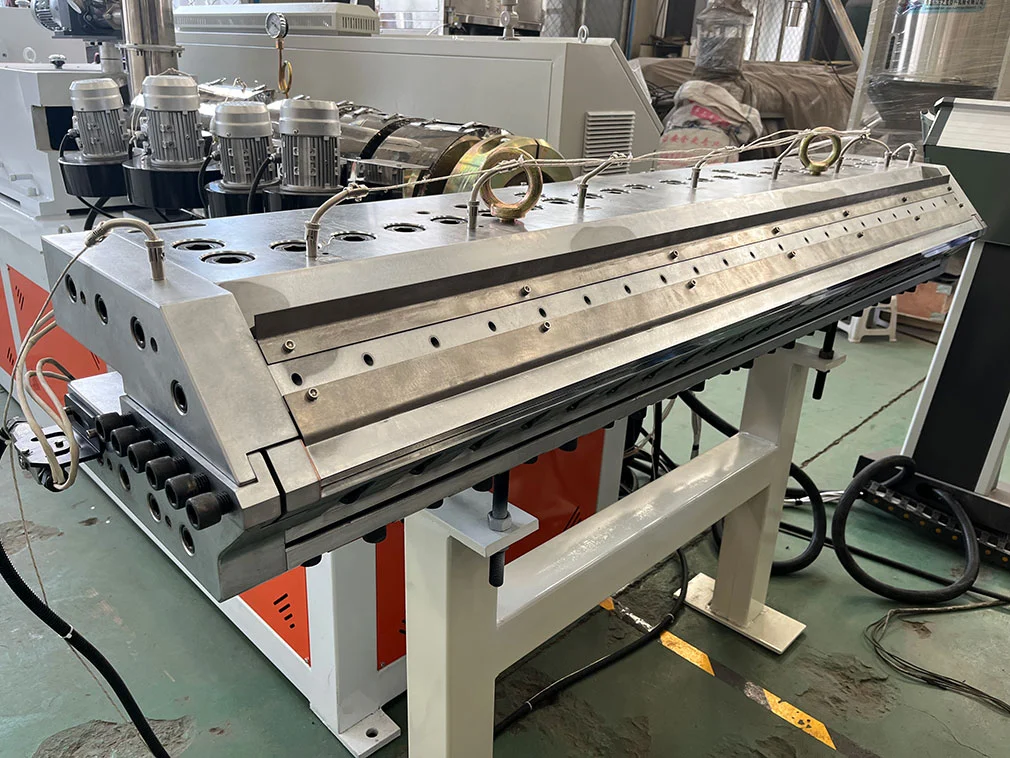

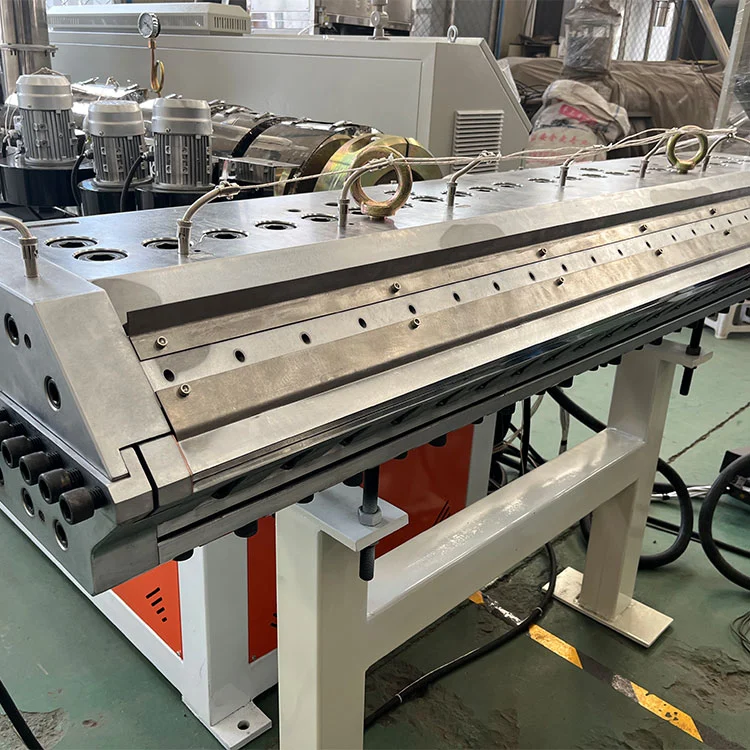

Material de moho: forja y templado de acero de molde de alta calidad, recubrimiento de cromo duro, tratamiento de pulido
La cabeza del plato con una percha de ropa tiene 1-6 mm de espesor y 1 0 00 mm de ancho
El ancho efectivo del molde es 1 15 0 mm por set
La potencia de calentamiento es de 1 5kW y se adopta el método de calentamiento interno
Zona de control de temperatura Sección 5
El canal de flujo de la cabeza tiene forma de canal de flujo gradual de tipo percha de ropa, y la cabeza está hecha de acero de aleación de alta calidad 5crnimo, pulido después del enchapado cromado; El micro ajuste de los labios superiores.

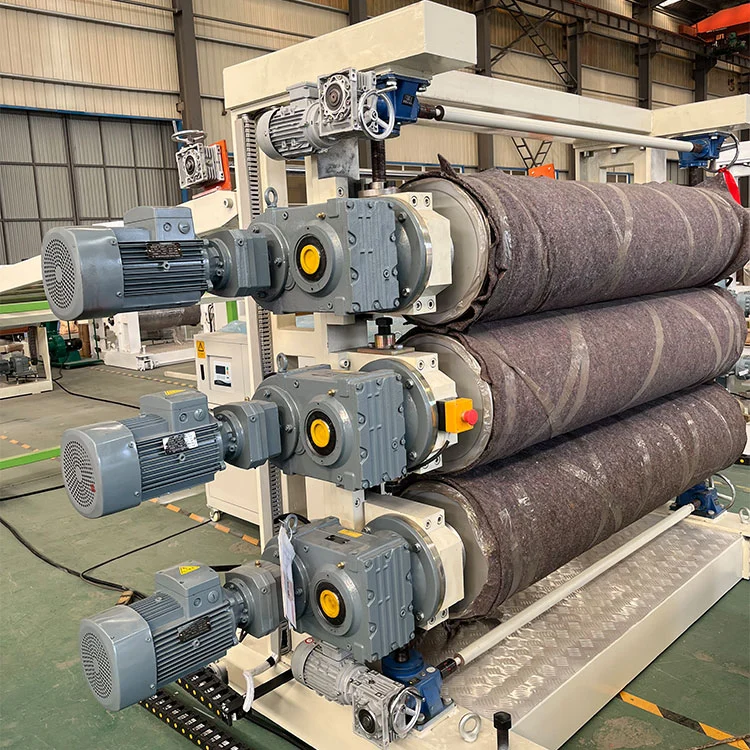

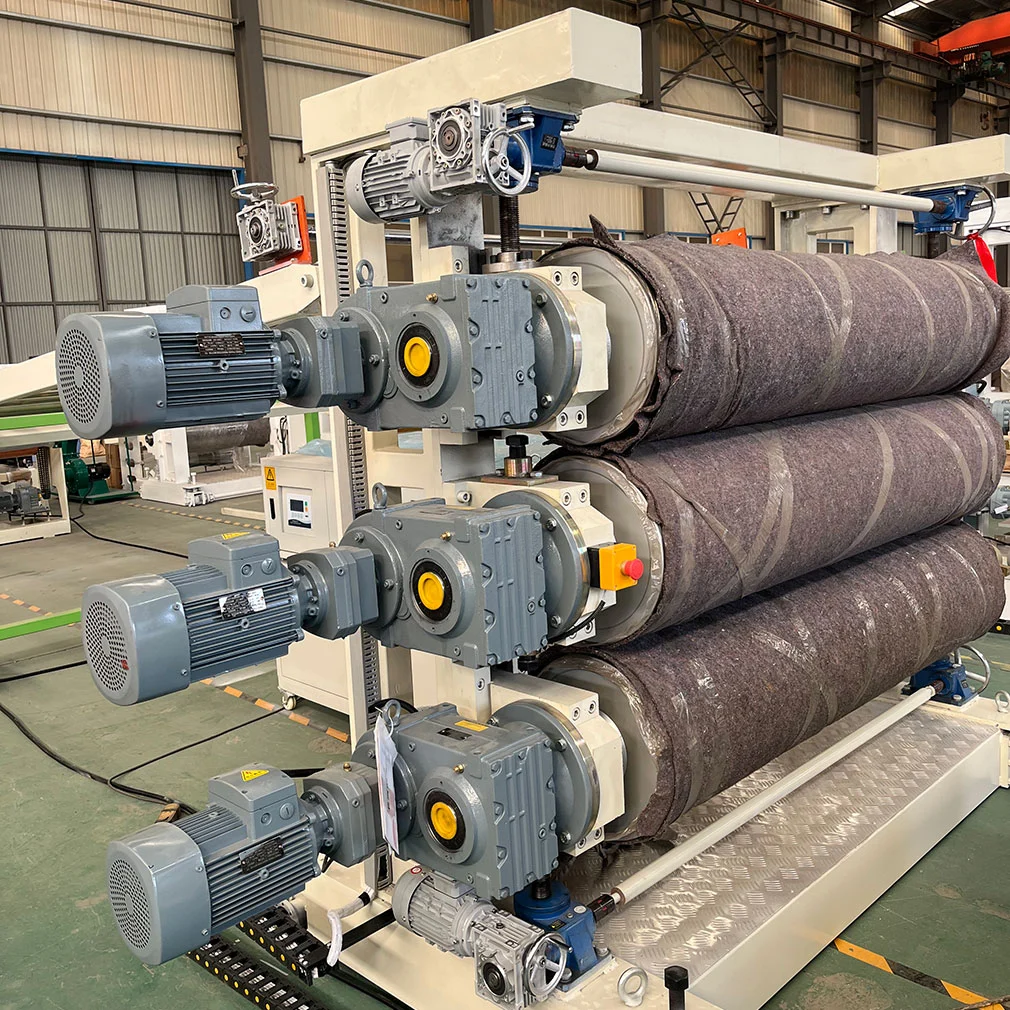

Línea de extrusión de lámina de PVC de plástico duro: tres calendario
Línea de extrusión de lámina de PVC de plástico duro: una máquina de calentamiento de tres rolles vertical: una
A. Estructura de la máquina de calentamiento: tres rollos verticales (con dispositivo de protección de seguridad de rodillos)
b. Número de rodillos; Tres (producido en Qingdao)
C. Diámetro del tambor: 40 0 mm
D, longitud del rodillo: 12 0 0 mm
mi. Espesor de la pared del rodillo: ≥2 1 mm
F. Material de rollo: se usa 45# acero, y se lleva a cabo el tratamiento de endurecimiento, y la dureza puede alcanzar RC60-65
G. Tratamiento de la superficie del rodillo: tratamiento con espejo
H. Estructura del tambor: se adopta un sistema de intercambio rápido compuesto de múltiples capas para garantizar la temperatura uniforme y constante del tambor.
I. Medio de temperatura constante del rodillo: agua ablandada
j. Sistema de control de tres rollo: el control de conversión de frecuencia se adopta para realizar un control de velocidad sincrónico e independiente.
K, Sistema de transmisión: 1.5KWX3 = 4.5kW, asegure el funcionamiento suave de los tres rodillos.

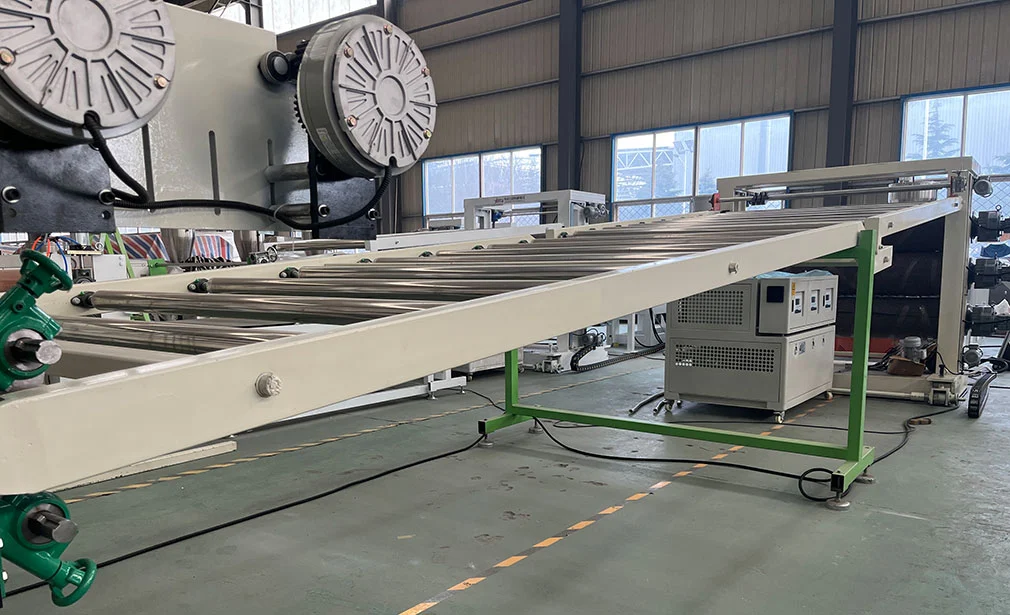

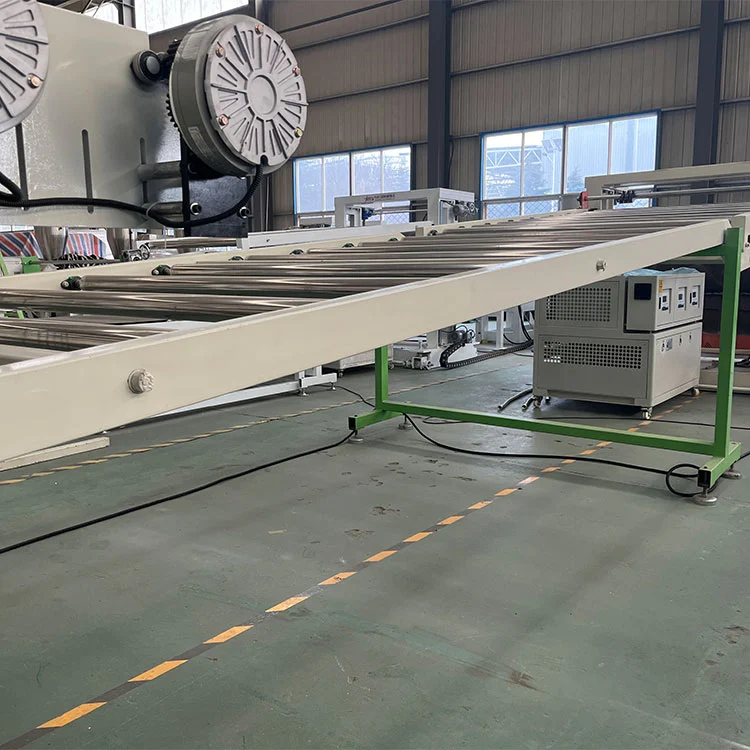

Soporte de refrigeración de la línea de extrusión de lámina de plástico duro de PVC
A. Longitud de la rejilla: 6 metros.
B. Roller: todo hecho de acero inoxidable.
do. Espacio de rodillos dentro de los primeros dos metros: 400 mm.
D. El soporte está equipado con un dispositivo de vanguardia: 1 set, y el cuchillo de corte está hecho de un cuchillo de aleación de alta calidad
mi. Rojo: rodamiento ajustable
Trabajo de plástico duro PVC Línea de extrusión de lámina

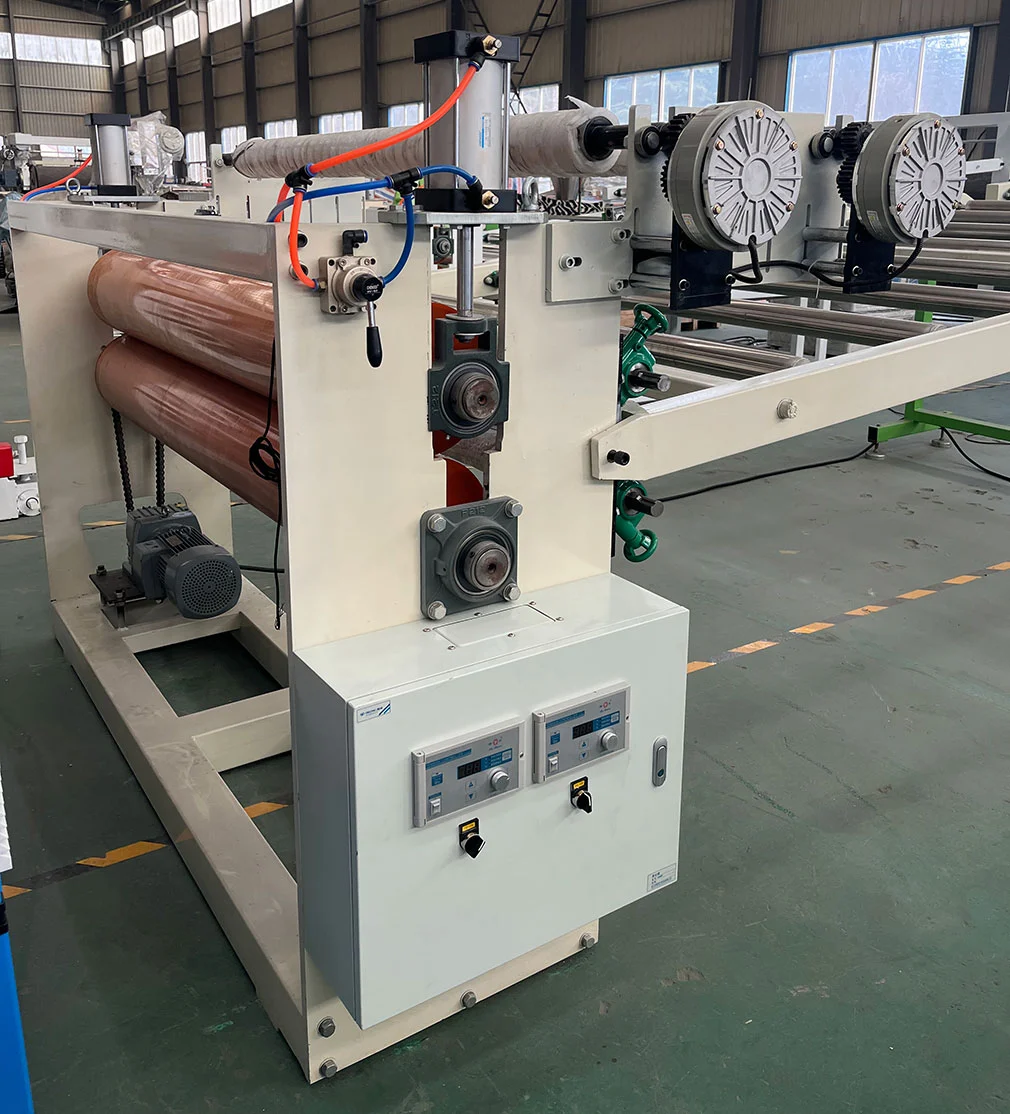

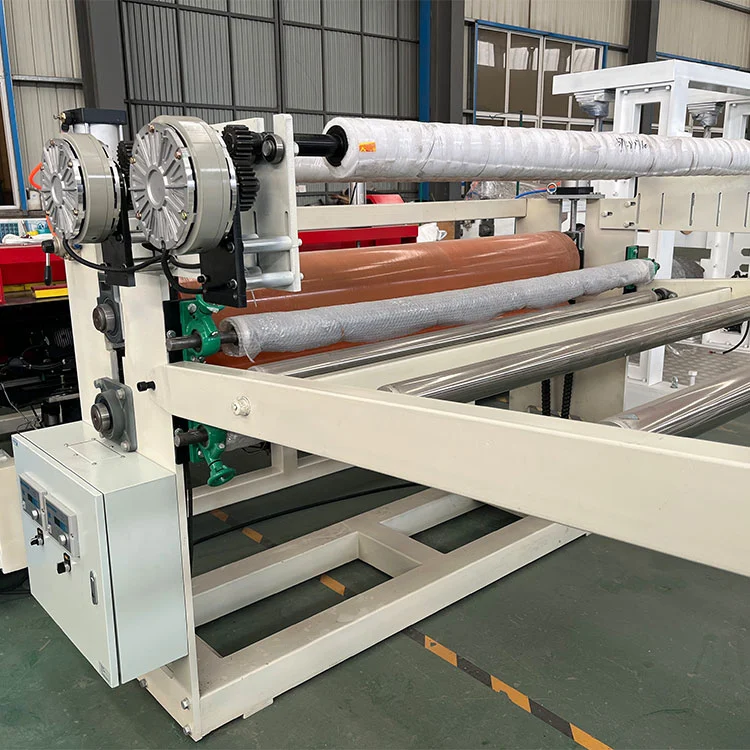

A. Rolleros de goma de tracción: 2
b. Diámetro del rodillo de tracción: 220 mm
do. Longitud del rodillo de tracción: 12 00 mm
D, superficie del rodillo de goma de tracción: resistente a la corrosión, resistente a la temperatura, goma resistente al desgaste y pulido.
mi. Sistema de transmisión: se adopta la transmisión del reductor de engranajes
F. Control de tracción: convertidor de frecuencia invencible o weichuang
G. Control de velocidad: equipado con un sistema de ajuste de enlace de velocidad de tres rodillos y de velocidad de tracción, la máquina de tracción se puede ajustar de forma independiente

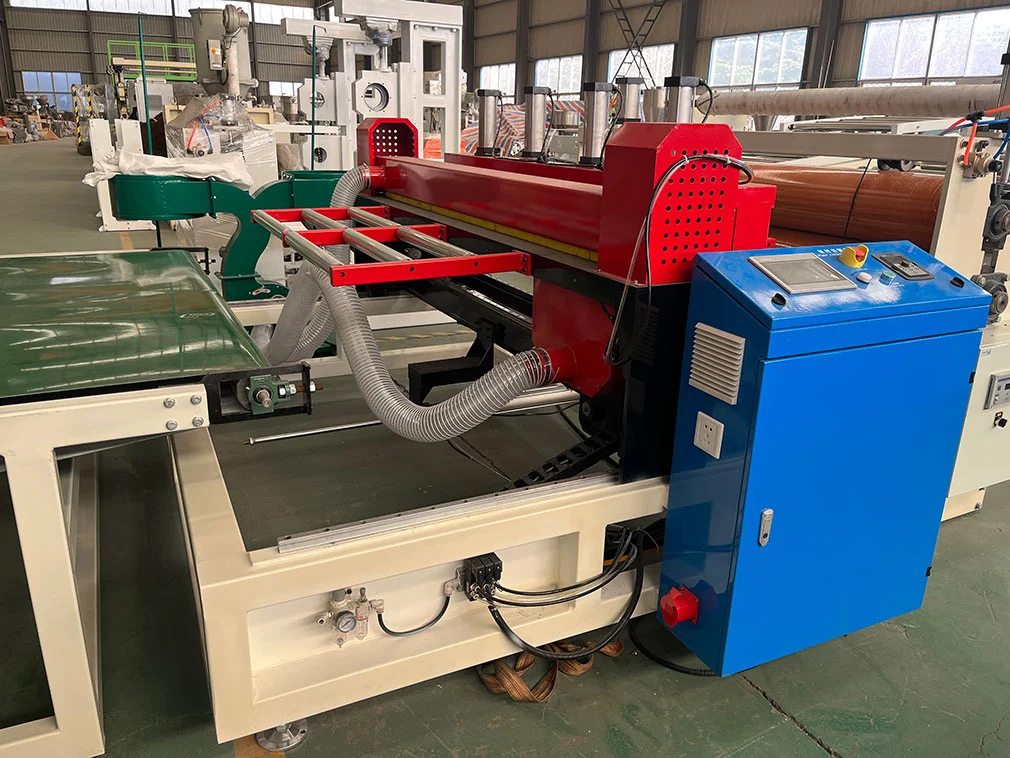

Máquina de talla de extrusión de lámina de plástico duro de plástico duro
a. Ancho de corte: 1000 mm
b. Energía del motor: 2.2kw
do. Control de corte: eléctrico
d. Método de medición: codificador de Ottonix coreano
mi. Longitud de corte: ajustable
F. Método de recepción: transmisión de cinta, asistencia manual
J. Longitud de transmisión de cinta: 3 metros
H. transmitir energía del motor: 0.75kw
