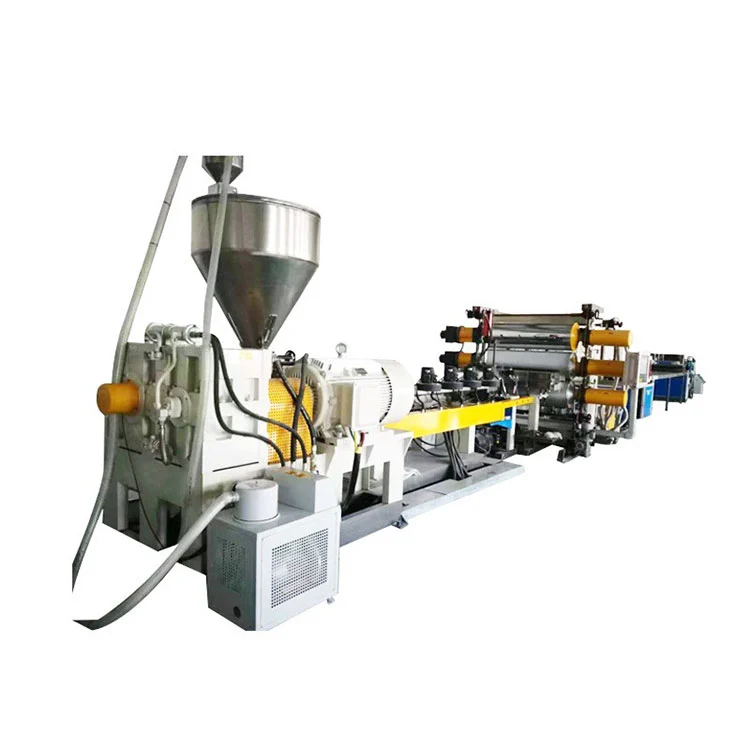

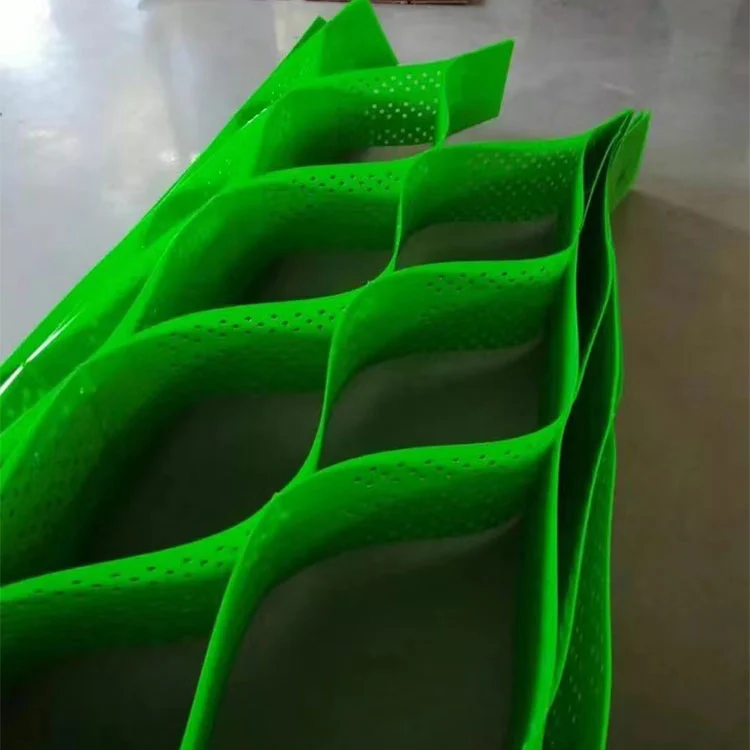

Las materias primas de la máquina de extrusores de lámina HDPE Geocell utilizadas en la producción de este equipo son gránulos granulares de HDPE/PP (se pueden almacenar en bolsas o silos). Después de ser vertido manualmente en la caja de material, se envía a la tolva extrusora a través de un alimentador de tornillo, plastificado por la extrusora, extruida en las hojas por la matriz y enfriada por el calendario de tres rollo y la rejilla de enfriamiento. Después de la tracción, se perfora o se corta en línea, y luego soldada por el soldador automático Geocell, probado, empaquetado y almacenado para su uso.
El flujo de proceso específico es el siguiente:Material mixto seco → extrusor → die → calendario → requitulación de enfriamiento → tracción → cortar a tamaño → soldadura de celda → producto terminado → almacenamiento
| 1． | SJ-120 /33 extrusor de tornillo único | 1 conjunto |
| 2. | Cambillador de pantalla rápida de doble agujero de un solo canal | 1 conjunto |
| 2 | Mold Jingcheng Brand | 1 conjunto |
| 3． | Un calendario de tres roll | 1sets |
| 4． | Dispositivo de enfriamiento de aire 1 | 1 conjunto |
| 5． | Máquina de dibujo | 1 conjunto |

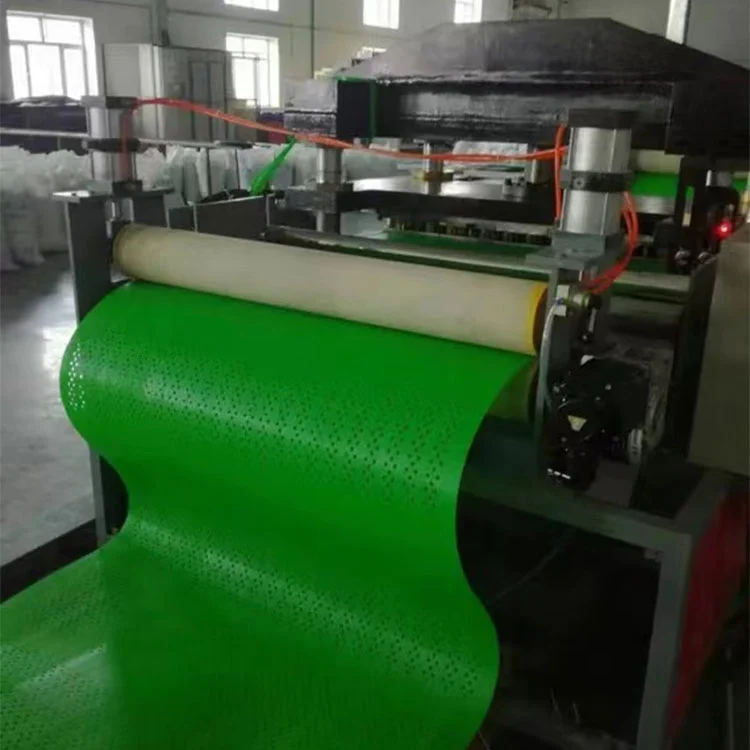

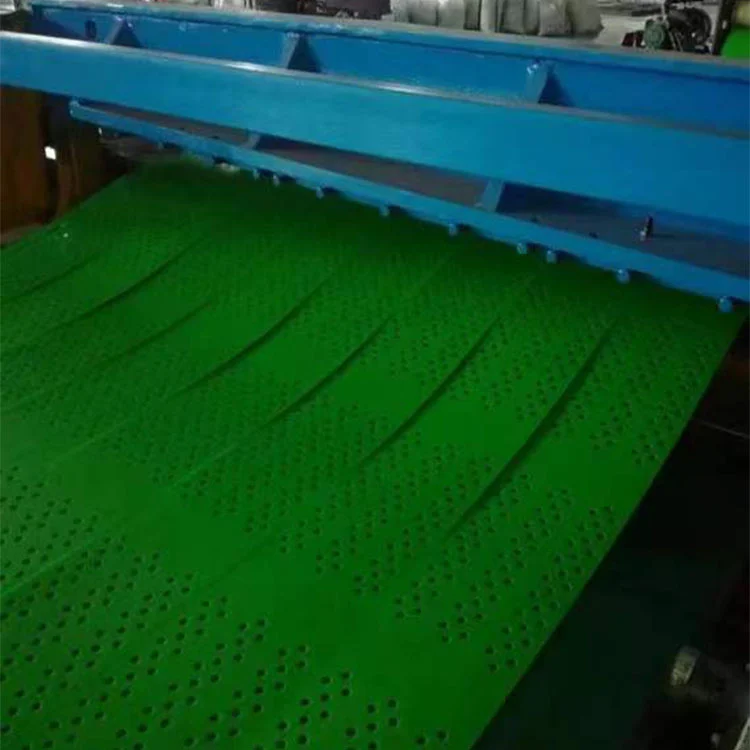

| 6． | Máquina de perforar en línea | 1 set |
| 7． | Machín | 1 conjunto |

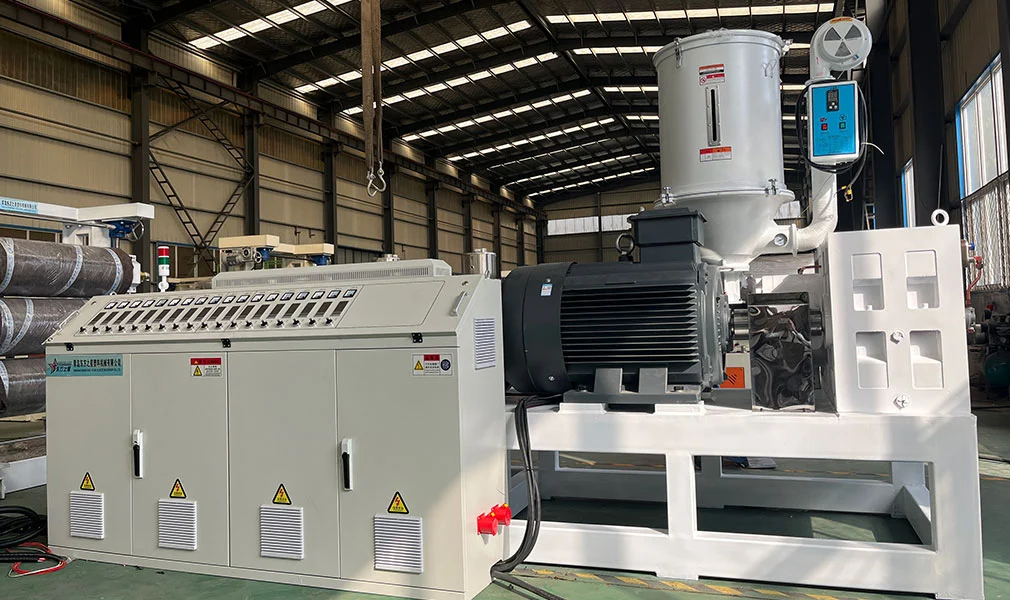

SJ-120 /33 extrusor de tornillo único
Carril de tornillo y control de temperatura
| Material de tornillo | 38crmoal, acero nitruro |
| Dureza del tornillo | HV950 |
| Material del cilindro de la máquina | Material resistente al desgaste del tambor, acero nitruro |
| Dureza del cilindro de la máquina | HV 1050 |
| Diámetro de tornillo | 120 mm |
| relación de dibujo | 33/1 |
| Potencia del motor principal | 90kw |
| Método de calefacción de botellas | Aluminio o cerámica |
| Modo de control de temperatura | Control de temperatura automática, enfriamiento forzado del ventilador |
Cambiador de red hidráulica
1) El cambiador de pantalla adopta un mecanismo interno especial para garantizar un buen rendimiento de sellado
2) Cada parte del cuerpo del molde del cambiador de pantalla está hecha de acero de aleación y se trata térmicamente
3) La forma de control del cambiador de pantalla es el control hidráulico completo
4) Potencia de control hidráulico: 3HP
5) Diámetro del cilindro hidráulico: ∮100 mm
6) Equipado con 1 conjunto de sistema de detección de presión, utilizando un instrumento electrónico de visualización de presión digital
| presupuesto | Diámetro de la red: 150 mm |
| estación de presión hidráulica | control independiente |
| fluido hidráulico | 60 # arriba |
| potencia de bombeo | 2.2kw |
| componente hidráulico | Adoptar Taiwán |
| recogida de presión | Adoptar marcas nacionales |
Moho de máquina extrusora de lámina HDPE Geocell
| estructura | Canal de flujo de frack, molm |
| calidad de material | Acero de molde de alta calidad |
| El canal de flujo dentro del molde está chapado en cromo, y el grosor mínimo de la capa cromada es 0.03-0.05 mm es | |
| Pulido para espejo (ra 0.1 um, ra 0.05 um) | |
| ancho | 1250 mm |
| Espesor del producto | 0.3-2.5 mm |

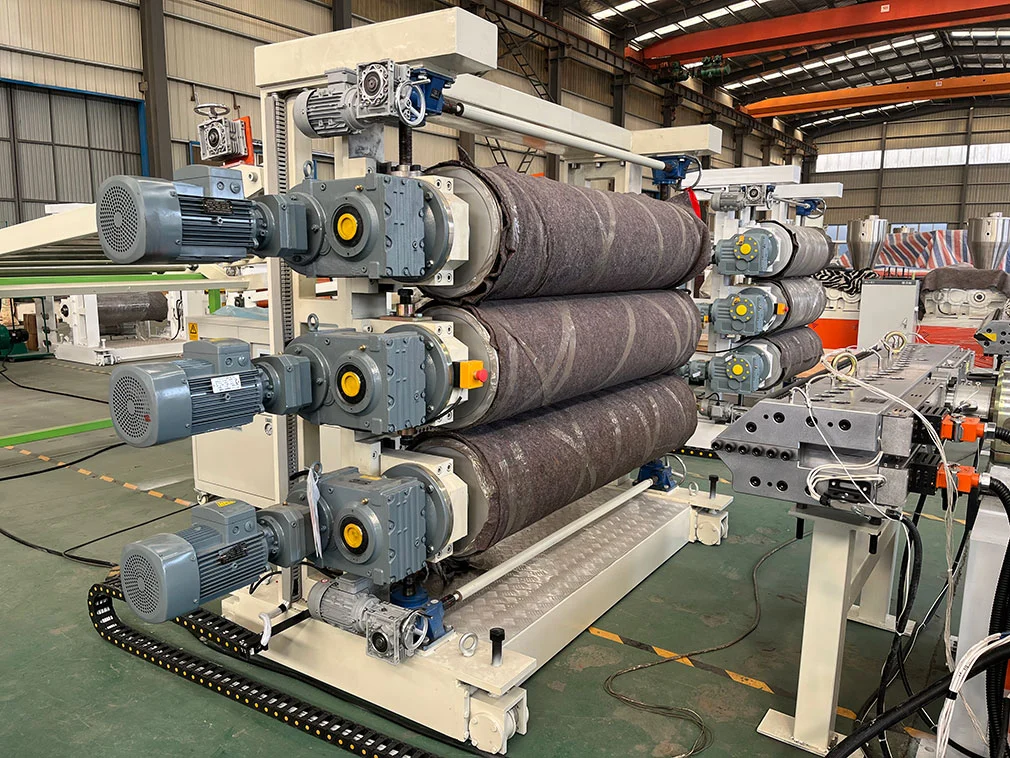

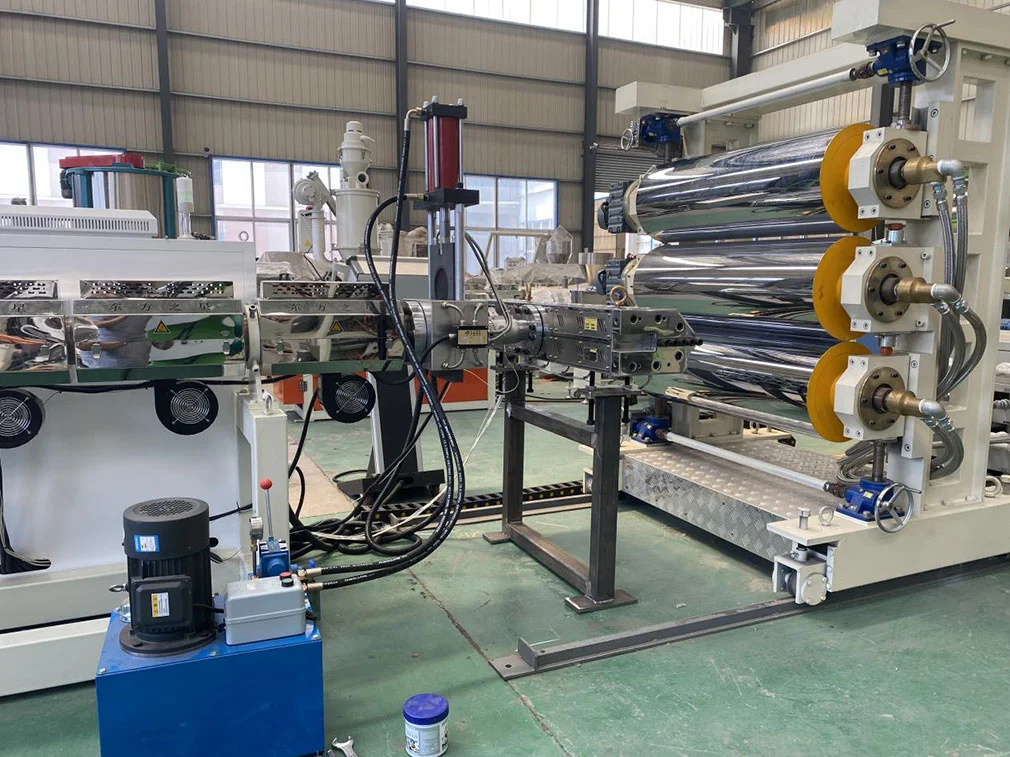

HDPE GEOCELL SHOEP extrusor Machinethree Calendar
| Diámetro del rodillo | 450 mm |
| Ancho efectivo de Roller | 1400 mm |
| Material de rodillo | 45 acero |
| Estructura de rodillos | Qingdao Roller Making o Xuzhou Saite Machinery Diseño especial de canal de flujo múltiple |
| axialidad | ≤0.005 mm |
| Acabado de rodillo | Ra ≤0.016um |
| Dureza de la superficie del rodillo | HRC58-62 |
| Grosor cromado | 0.08 mm |
| Caja de desaceleración de la transmisión | Marca Redson o Felocca |
| potencia de transmisión | 3 × 2.2kw |
| Control de velocidad | Ying Wei Teng |
| Modo de ajuste de liquidación de tres rodillos | Ajuste del cilindro, interruptor de parada de emergencia de seguridad, sistema de control sincrónico. |
| Tres rollo de forma | Inclinación de 45 ° de tipo |
| Tres rollos de pared | Procesamiento de soldadura de placa de acero integral |
| Rodamiento de rodillos de centrado de tres rodillos | Eje ha o tienda de casas de baldosas |
| articulación giratoria | Empresa conjunta chino-extranjera |

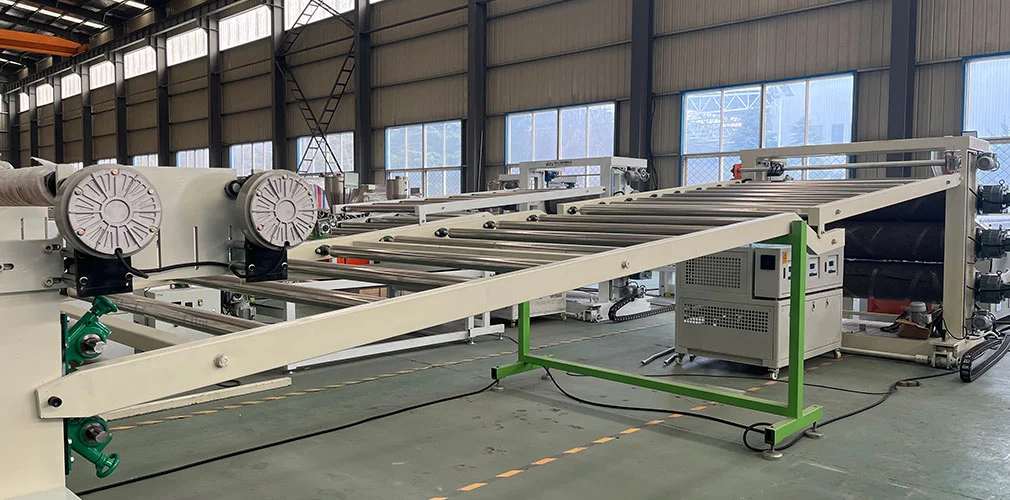

Soporte de enfriamiento
1) Número de rodillos de alimentación vacíos: 16: 16
2) Diámetro del rodillo de alimentación vacío: ∮75 mm ： ∮75 mm
3) Longitud del rodillo de alimentación vacío: 1200 mm: 1200 mm
4) Tratamiento de superficie del rodillo de alimentación vacío: acero inoxidable:
5) Longitud del dispositivo de entrega de aire: 8 metros
Con cortador de oro: 7
| La longitud del soporte | 6 metros |
| Gritos (sin potencia) | Rodillo de acero inoxidable de calidad |
| presupuesto | Φ 75 × 1400 mm |

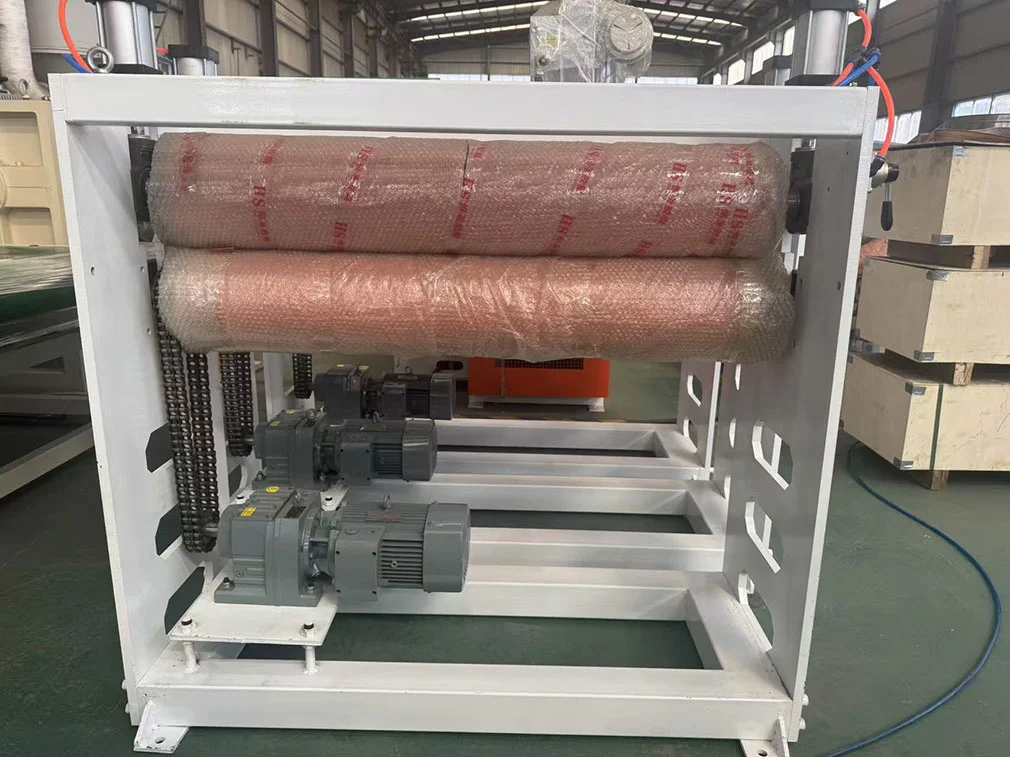

HDPE Geocell Sheet Extruser Machine Tractor
| presupuesto | Ф220 × 1400 mm |
| calidad de material | Rodillo de nitrilo |
| transmisión | caja de reducción |
| fuerza | 2.2kw |
| control | Control de la conversión de frecuencia de wei chuang |
| Intensificar el camino | neumático |

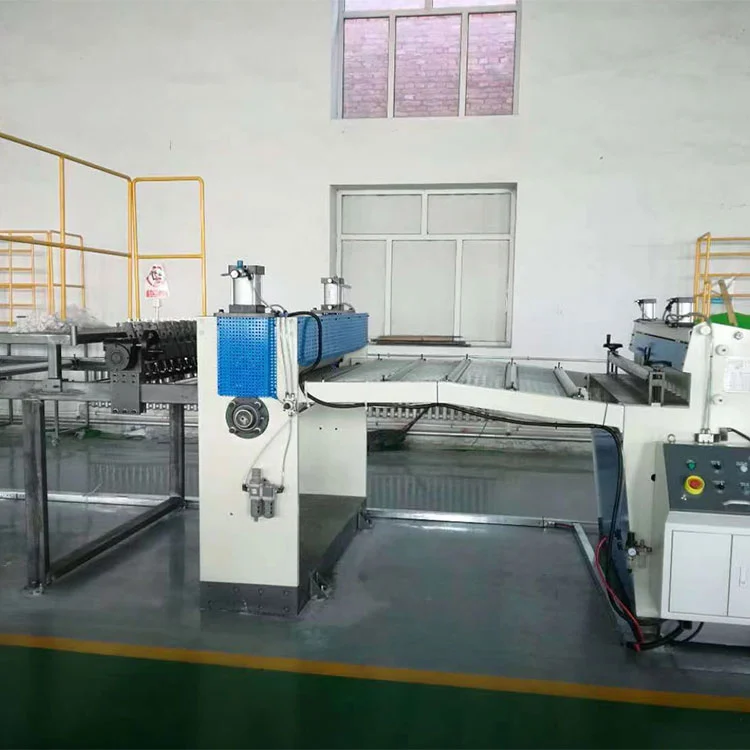

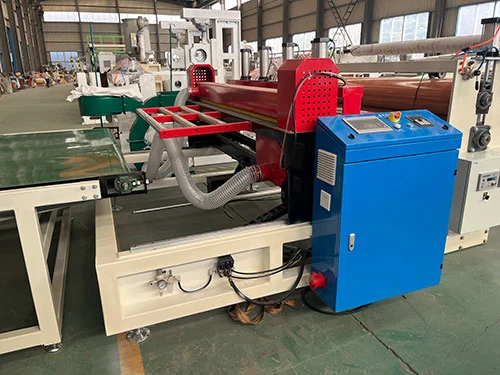

| Máquina de corte 1set | |
| Forma de corte: máquina de cizallamiento mecánico Método de conteo de medidores: codificador rotativo Motor de corte: 2.2kw Método de sujeción: neumático Ancho de corte: 1000 mm |
|
