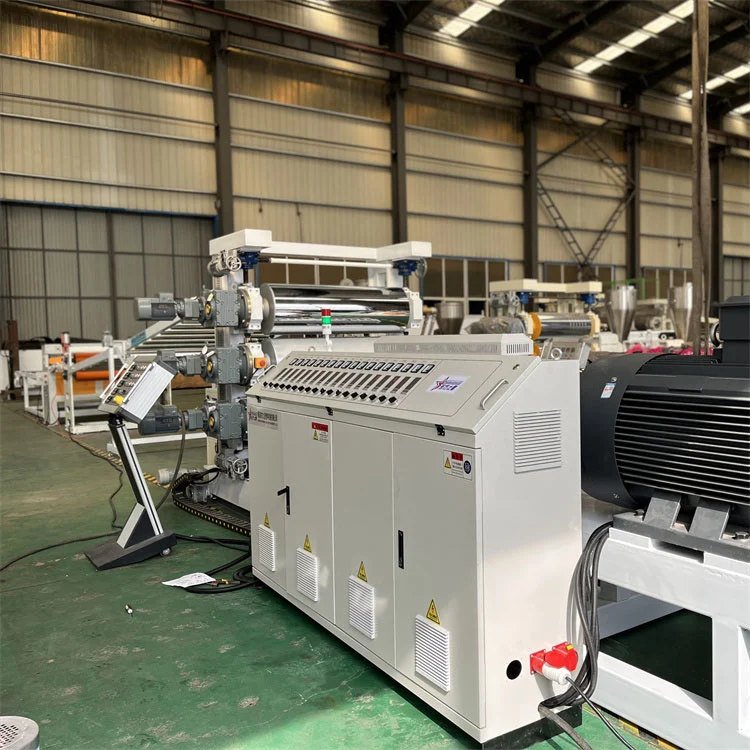

La placa ganadera de PVC también se llama tablero de pvc Tortoise Board PVC: el equipo consta principalmente de 120 extrusores de tornillo único, calendario de tres roll, soporte de enfriamiento, máquina de tracción de rodillos de goma, máquina de cizallamiento, disposición de la correa transportadora de la construcción de la construcción del equipo de la junta de tortugas de PVC, el ancho estándar de la construcción del equipo de la piscina, el grosor de 6 mm, principalmente utilizado para la construcción de la casa de cerdos de animales, varios proyectos de construcción de la construcción del equipo de la piscina de animales, la construcción de la construcción del equipo de la piscina, la construcción del equipo de la piscina, el grosor de los otros centros de construcción de la casa de la casa, la construcción de otros pasos, la construcción de la construcción de otros pasos de la casa, la construcción de la construcción de otros pasos de la casa, la construcción de otros. Construcción, patrones que podemos producir de acuerdo con los requisitos del cliente, diferentes patrones reemplazan diferentes rodillos.
| número de orden | nombre | cantidad |
| 1 | Alimentador de tornillo de acero inoxidable | 1 set |
| 2 | SJ 20-33/1 extrusor de tornillo único | 1 set |
| 3 | Molde de panel de luz MJ-1150 | 1 set |
| 4 | BF-1200X∮400 Calendario de tres roll | 1 set |
| 5 | Soporte de enfriamiento BF-1200-6 metros | 1 set |
| 6 | BF-1200*∮220 Máquina de tracción de rodillo de goma | 1 set |
| 7 | Máquina sinuosa de fricción BF-1200 | 1 set |
| 8 | Máquina de temperatura constante de rolleros de agua tres en uno | 1 set |
| 9 | Gabinete de control eléctrico de la línea de extrusión del distrito DK-18 | 1 set |
| 1 0 | Datos técnicos sobre equipos aleatorios | 1 copia |
Equipo de placa ganadera de PVC: SJ 120 × 3 0/1 Extrusor de tornillo único
| Diámetro del tornillo: | 120 mm (Zhoushan, Zhejiang) |
| Relación de longitud a diámetro del tornillo: | 30∶1 |
| Estructura del tornillo: | Nuevo tornillo de plastificación alto, adecuado para polvo y materiales granulares. |
| Material de tornillo cilíndrico: | Tratamiento de nitruración RMOAIA 38C |
| Profundidad de la capa de nitruro: | 0.4-0.7 mm |
| Dureza del tornillo: | HV> 740 |
| Dureza del cilindro: | HV> 940 |
| Velocidad del tornillo: | 15-70 rpm |
| Energía del motor: | 1 10 kW (motor de marca Shandong) Calefacción Sección 6 x 6 kW (fundición de aluminio + capucha de acero inoxidable) Enfriamiento cilíndrico 6 zonas x 180W |
| Salida de extrusión: | 300-400 kg/h |
Reduce Reddish Reducer Y-3 15 Reductor (producido en Changzhou, provincia de Jiangsu)
Formulario de instalación Conexión directa de la unidad de la correa o la junta del eje
Material de engranaje 20crmnti carburado y apagado
El método de enfriamiento es enfriar los dientes a través del agua en el condensador.
Tipo de secador E-200 kg
Principal sistema de control eléctrico:
Contactor Schneider o Siemens o ABB Contactor
Medidor de control de temperatura Omron Medidor de control de temperatura inteligente
Inverter convertidor de frecuencia o convertidor de frecuencia de Weichuang

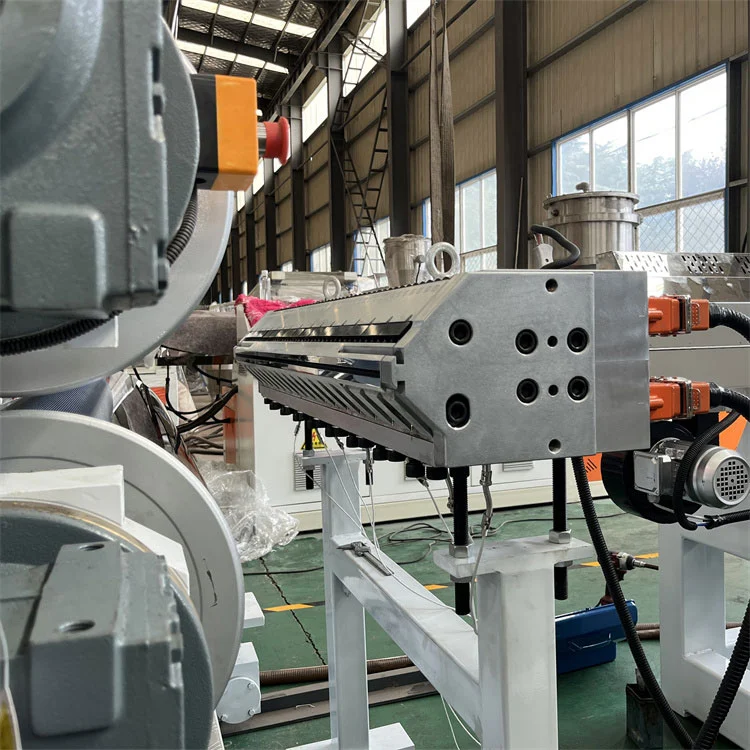

PVC Equipo de tablero de ganado BF-1150 Molde de placa de colgilla de ropa: un set
Material de moho: forja y templado de acero de molde de alta calidad, recubrimiento de cromo duro, tratamiento de pulido La cabeza del plato con una percha de ropa tiene 1-6 mm de espesor y 1 0 00 mm de ancho El ancho efectivo del molde es 1 15 0 mm por set La potencia de calentamiento es de 1 5kW y se adopta el método de calentamiento interno Zona de control de temperatura Sección 5 El canal de flujo de la cabeza tiene forma de canal de flujo gradual de tipo percha de ropa, y la cabeza está hecha de acero de aleación de alta calidad 5crnimo, pulido después del enchapado cromado; El micro ajuste de los labios superiores.

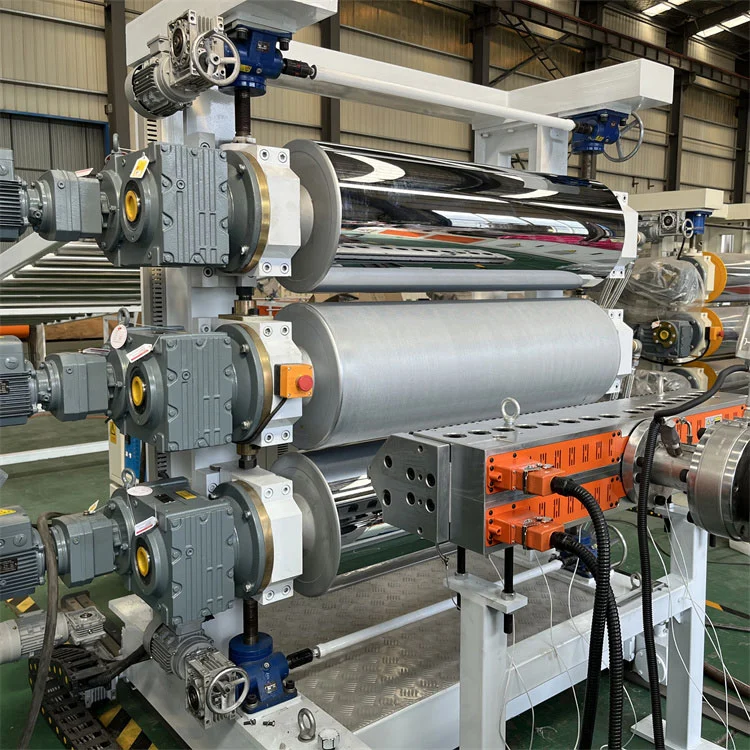

PVC Equipo de placa de ganado-Máquina de calentamiento de tres rollo vertical: uno
A. Estructura de la máquina de calentamiento: tres rollos verticales (con dispositivo de protección de seguridad de rodillos)
b. Número de rodillos; Tres (producido en Qingdao)
C. Diámetro del tambor: 40 0 mm
D, longitud del rodillo: 12 0 0 mm
mi. Espesor de la pared del rodillo: ≥2 1 mm
F. Material de rollo: se usa 45# acero, y se lleva a cabo el tratamiento de endurecimiento, y la dureza puede alcanzar RC60-65
G. Tratamiento de la superficie del rodillo: tratamiento con espejo
H. Estructura del tambor: se adopta un sistema de intercambio rápido compuesto de múltiples capas para garantizar la temperatura uniforme y constante del tambor.
I. Medio de temperatura constante del rodillo: agua ablandada
j. Sistema de control de tres rollo: el control de conversión de frecuencia se adopta para realizar un control de velocidad sincrónico e independiente.
K, Sistema de transmisión: 1.5KWX3 = 4.5kW, asegure el funcionamiento suave de los tres rodillos.
PVC Equipo de ganado de ganado Soporte de enfriamiento de acero inoxidable: 1 set
A. Longitud de la rejilla: 6 metros.
B. Roller: todo hecho de acero inoxidable.
do. Espacio de rodillos dentro de los primeros dos metros: 400 mm.
D. El soporte está equipado con un dispositivo de vanguardia: 1 set, y el cuchillo de corte está hecho de un cuchillo de aleación de alta calidad
mi. Rojo: rodamiento ajustable

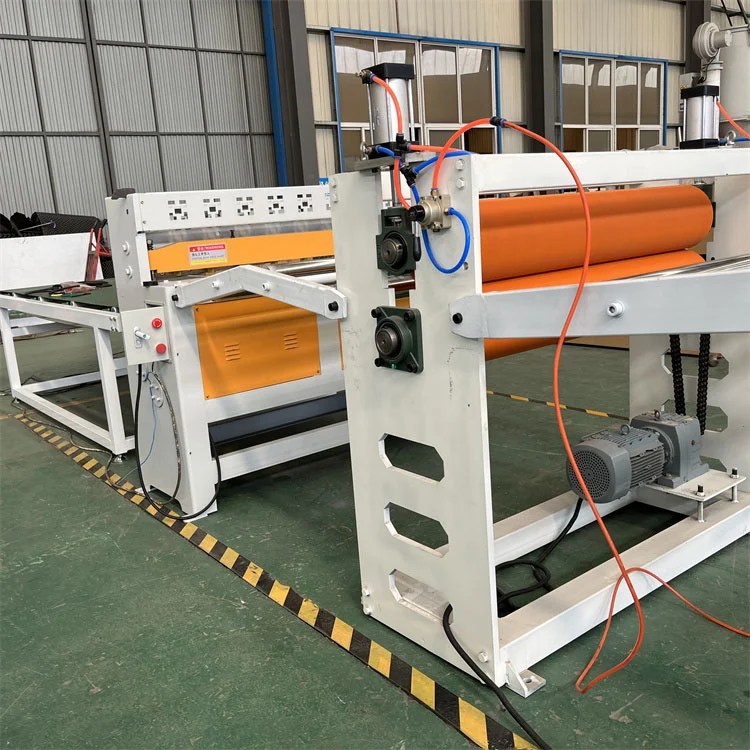

Máquina de tracción de tracción de tracción de tracción de la placa de ganado de PVC: 1 unidad
A. Rolleros de goma de tracción: 2
b. Diámetro del rodillo de tracción: 220 mm
do. Longitud del rodillo de tracción: 12 00 mm
D, superficie del rodillo de goma de tracción: resistente a la corrosión, resistente a la temperatura, goma resistente al desgaste y pulido.
mi. Sistema de transmisión: se adopta la transmisión del reductor de engranajes
F. Control de tracción: convertidor de frecuencia invencible o weichuang
G. Control de velocidad: equipado con un sistema de ajuste de enlace de velocidad de tres rodillos y de velocidad de tracción, la máquina de tracción se puede ajustar de forma independiente

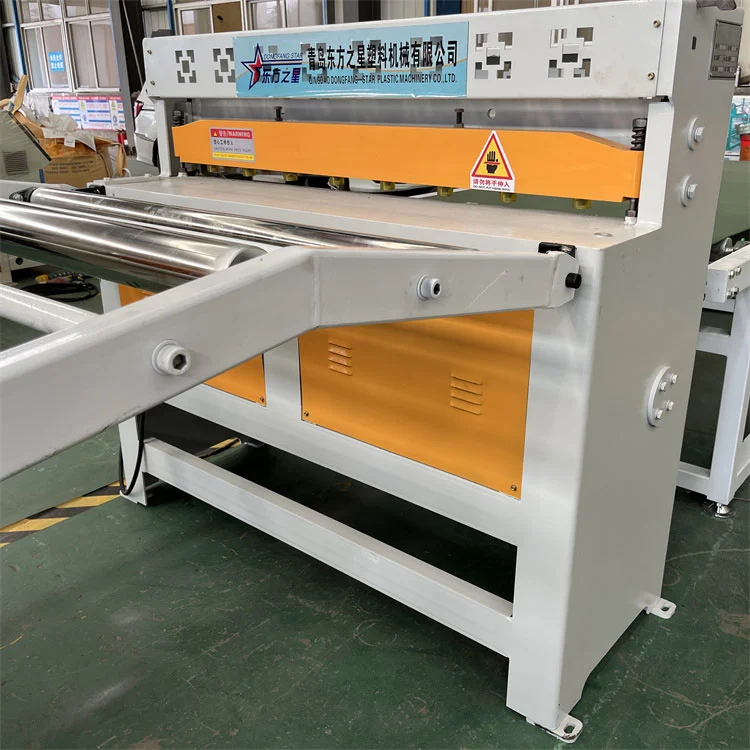

Máquina de talla de equipos de placa ganadera de PVC
Ancho de corte: 1000 mm
b. Energía del motor: 2.2kw
do. Control de corte: eléctrico
d. Método de medición: codificador de Ottonix coreano
mi. Longitud de corte: ajustable

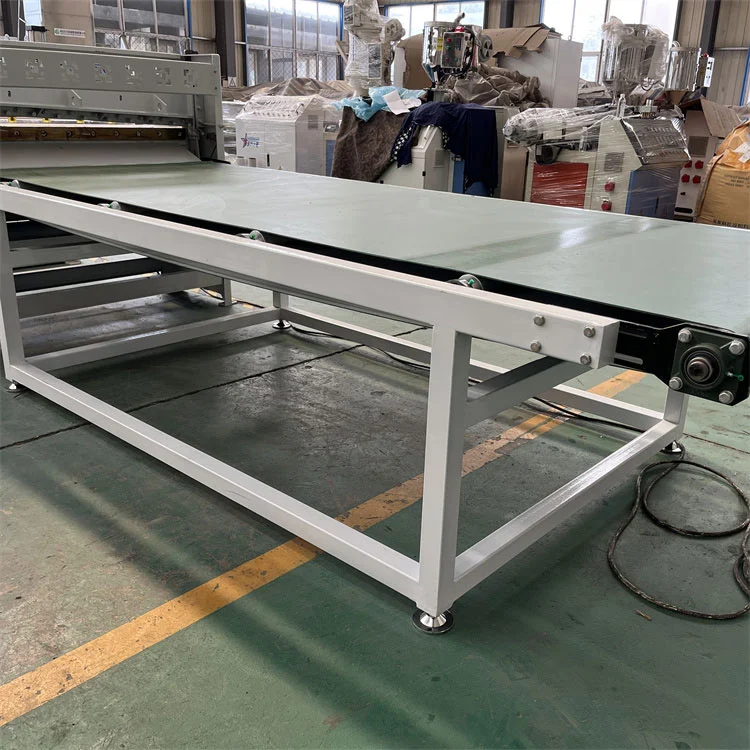

F. Método de recepción: transmisión de cinta, asistencia manual
J. Longitud de transmisión de cinta: 3 metros
H. transmitir energía del motor: 0.75kw
